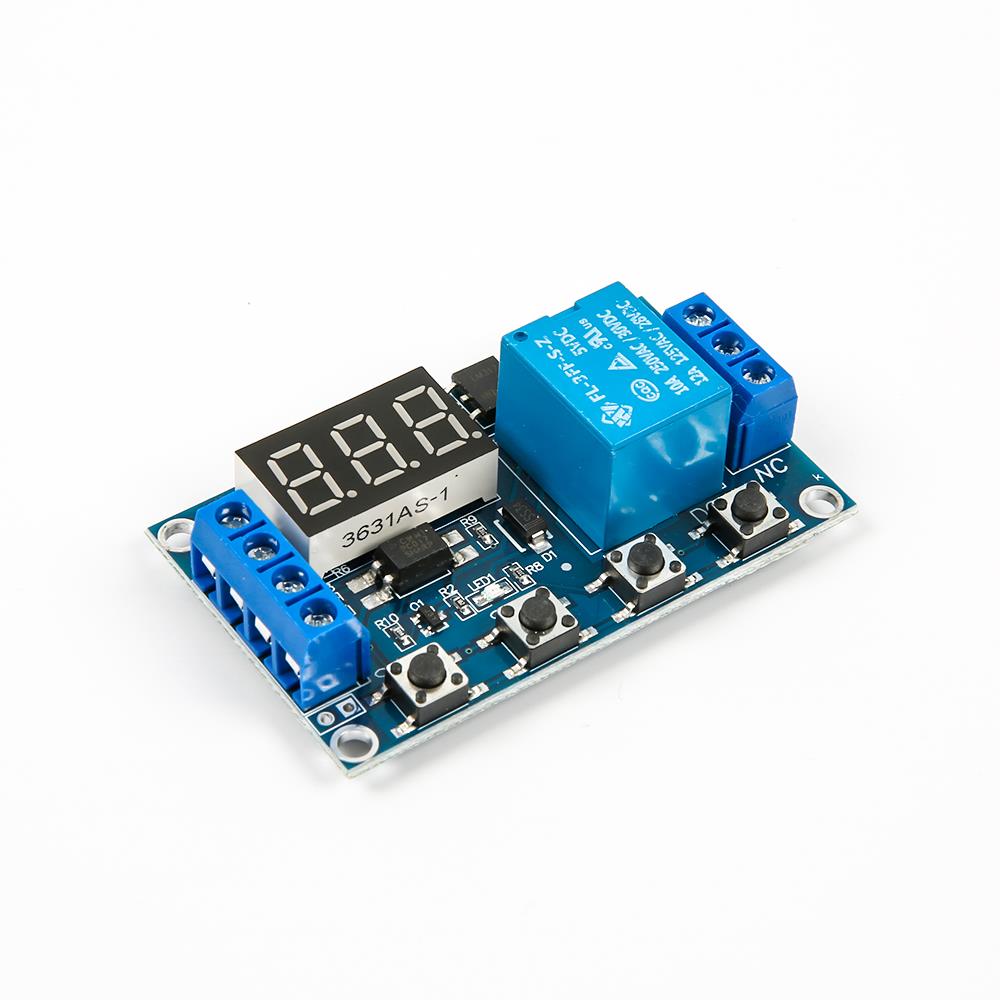

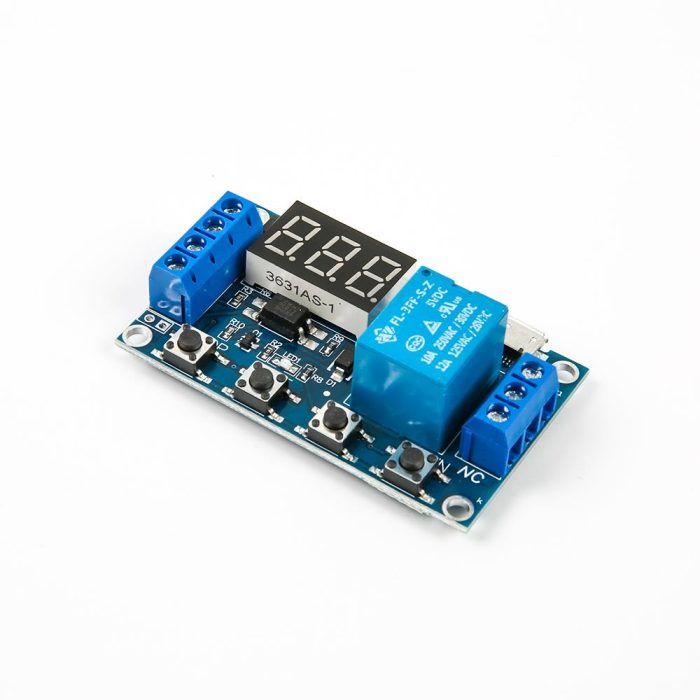

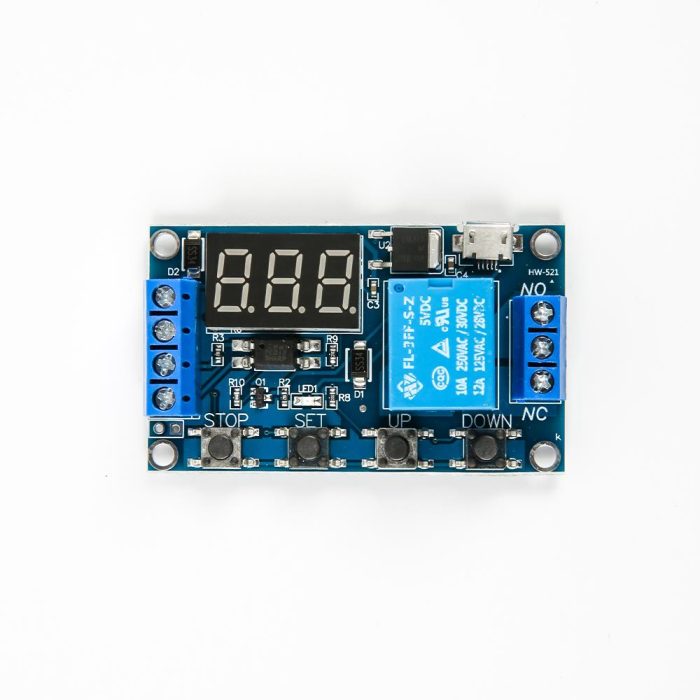

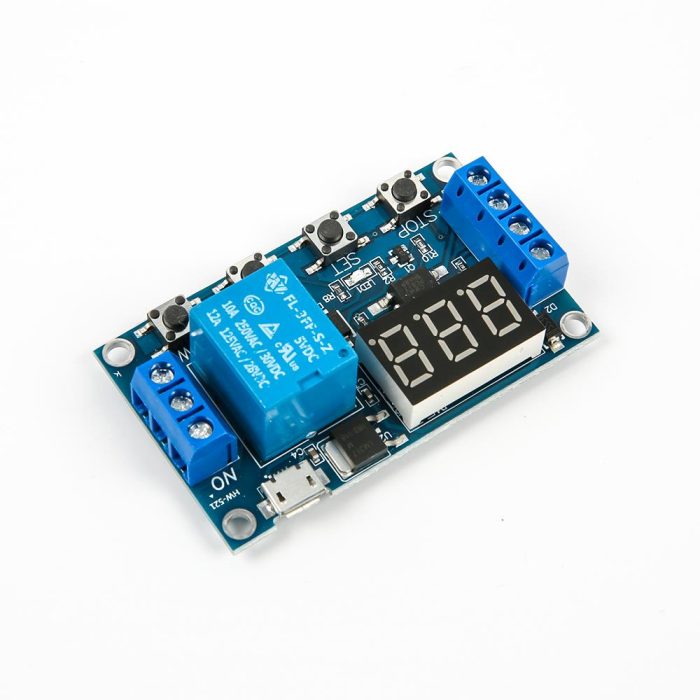

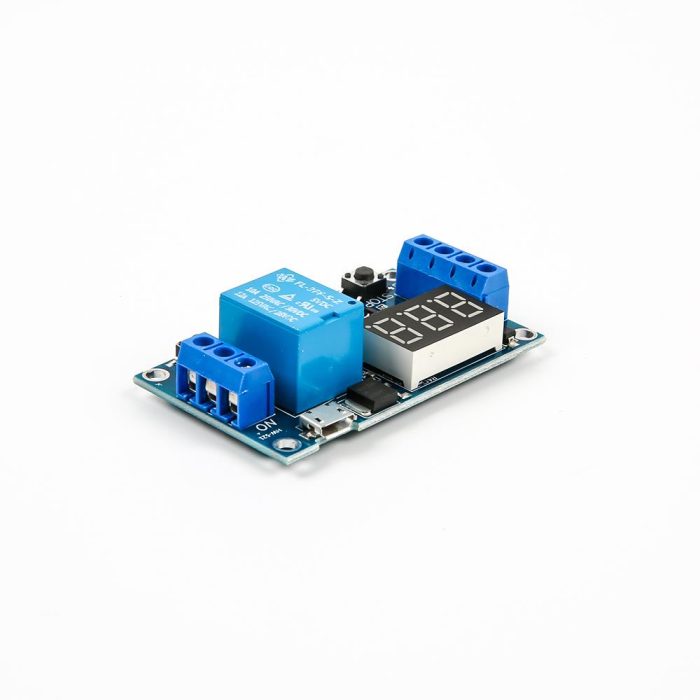

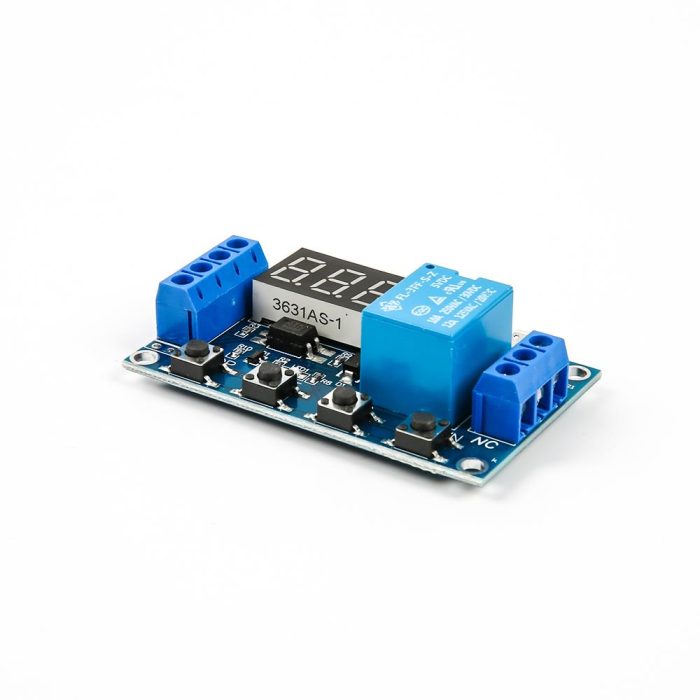

Zaman Ayarlı Geciktirmeli Röle Kartı Led Ekran 6-30V Micro USB
Zaman ayarlı geciktirmeli röle kartı, geniş bir çalışma gerilimi aralığı (6V-30V) ve kullanışlı Micro USB bağlantı desteği ile çeşitli projelerde zamanlama ve kontrol çözümleri sunar. Kullanıcı dostu LED ekranı ve geniş sıcaklık aralığı sayesinde endüstriyel ve hobi amaçlı projelerde güvenle kullanılabilir. Bu güçlü özellikleri ile hem profesyoneller hem de amatörler için idealdir.
Genel Ürün Özellikleri
Bu zaman ayarlı geciktirmeli röle kartı, 0.1 saniye ile 999 dakika arasında değişen ayarlanabilir gecikme süresi ile hassas zamanlama gereksinimleri için mükemmel bir çözüm sunar. Micro USB bağlantısı ile kolayca enerji sağlanabilir ve altındaki padlar ile 5V’de de çalışabilir. -40°C ila 85°C arasında geniş bir sıcaklık aralığında güvenilir bir performans gösterir, bu da ürünü zorlu çevresel koşullarda kullanıma uygun hale getirir.
Kullanım Alanları
Zaman Ayarlı Geciktirmeli Röle Kartı, otomasyon projelerinde, zaman kontrollü devrelerde, endüstriyel uygulamalarda, test ve ölçüm cihazlarında kullanıma uygundur. Zaman ayarı gerektiren aydınlatma, motor kontrolü gibi uygulamalarda tercih edilmektedir. Aynı zamanda hobi projelerinde veya elektrik devrelerinde zamanlayıcı görevi görerek geniş bir kullanım alanına hitap eder.
Teknik Özellikler
| Özellik |
Açıklama |
| USB Tipi |
Micro USB (5V) |
| Çalışma Gerilimi |
6V ~ 30V |
| Çalışma Akımı |
50mA |
| Ekran Tipi |
LED Display |
| Zamanlama Aralığı |
0.1 saniye – 999 dakika |
| Boyutlar |
62mm x 38mm x 17mm |
| Çalışma Sıcaklığı |
-40°C ~ 85°C |
Avantajlar ve Faydaları
Microişlemci tabanlı, programlanabilir, tetiklemeli zaman modülü. Opto-izole edilmiş tetik girişinin zamanlayıcıyı başlattığı bir modüldür. Programlanması sabır ve pratik gerektirir. Başlangıç Gecikmesi, Durma Gecikmesi veya Döngüleme olarak programlanabilir. Açık/Kapalı süreleri ve döngü (tekrar) sayısı programlanabilir. Zaman Aralıkları: 3 Aralık: 0,1 saniyeden 999 dakikaya kadar.
- Zaman Çözünürlüğü:
- 0-999 Dakika (1 Dakika Çözünürlük)
- 0-999 Saniye (1 Saniye Çözünürlük)
- 0-99,9 Saniye (0,1 Saniye Çözünürlük)
- Güç: 6-30V DC, yalnızca USB girişinde 5V
- Akım: Bekleme: <20mA; Röle enerjilenmiş durumda <60mA
- Tetik Voltajı: 3-24V DC
- Röle: SPDT izoleli kontaklar; 10A, 125/250VAC veya 30VDC
- Bağlantı Terminalleri: Röle kontakları, güç ve tetik terminalleri
- USB: Yalnızca 5V güç için USB Micro B
Başlangıç Ayarları
Modülü takmadan önce, yalnızca güç ve bir tetik kaynağı bağlayarak modülü kurmak önerilir. Bu şekilde modülün nasıl programlanacağını öğrenmek daha kolay olur.
İzolasyon Ayarları
- Tam İzolasyon (Fabrika Ayarı): Güç ve tetik sinyali (tetik) toprakları bağlantılı değildir.
- Ortak Toprak: Toprak bağlantısını yerleştirin; güç ve tetik toprakları bağlanır.
Mod ve Ekran Terimleri
- OP: Röle açık süresi
- CL: Röle kapalı süresi
- LOP: ON/OFF döngü sayısı (1-999 arasında veya sürekli — işareti sürekli döngüyü gösterir)
- CP (Uyku Modu): Zamanlayıcı çalışır, ancak ekran kapanır.
- Od: Ekran her zaman açık
Modlar ve Amaçları
- P1.1: Modül gücü açıldığında röle kapalıdır. Tetik sinyali uygulandığında röle açılır ve OP parametresinde belirtilen süre boyunca geri sayım yapılır. Süre dolduğunda röle kapanır.
- P1.2: Röle kapalıdır. Tetikleme sinyali uygulandığında OP parametresine göre geri sayım başlar ve süre dolduğunda röle kapanır. Yeni bir tetik sinyali geldiğinde zamanlayıcı sıfırlanır.
- P1.3: Tetik sinyali uygulandığında OP süresi başlar, fakat süre dolmadan yeni bir tetik gelirse röle hemen kapanır.
- P2: Tetikleme sinyali uygulandığında CL süresi geri sayar, ardından röle açılır ve OP süresi geri sayılır. Bu modda döngüleme yapılamaz.
- P3.1: Tetik sinyali geldiğinde röle açılır ve OP süresi geri sayar. Bu modda LOP ile döngü sayısı belirlenebilir. Süre bitmeden yeni tetik gelirse zamanlama sıfırlanır.
- P3.2: Güç açıldığında röle hemen açılır, OP süresi geri sayar ve CL süresi başlar. Bu döngü belirlenen sayıda tekrar eder.
- P4: Tetik sinyali geldiğinde röle açılır ve OP süresi geri sayar. Tetik sinyali kesildiğinde ise CL süresi başlar.
Çalışma Modu Ayarlama
- Modül açıldığında, mevcut çalışma modu (örneğin, P1.1) yanıp sönerek görünür.
- Mod Seçim Ekranı: “SET” butonuna 2 saniye boyunca basılı tutarak mod seçim ekranına ulaşabilirsiniz.
- Ayarlamak istediğiniz modu (P1.1’den P-4’e kadar) UP ve DOWN butonları ile seçin.
- Seçim yaptıktan sonra “SET” butonuna basarak ilgili mod parametrelerini ayarlama ekranına geçin.
Ana Arayüz ve Mod Seçim Ekranı
- Ana arayüzde rölenin durum göstergesi “000” şeklinde görünür (ondalık nokta olmadan).
- Mod seçim ekranına girmek veya çıkmak için SET butonuna uzun basabilirsiniz.
Parametre Ayarları
Modlar arasında geçiş yapmak için SET düğmesine ~3 saniye basın, mevcut mod gösterilecektir. UP/DOWN tuşları ile modlar arasında gezinebilirsiniz. OP, CL ve LOP değerleri bağımsızdır, fakat her modda aynı değerler kullanılır.
- OP Ayarı (Açık Süresi): Rölenin açık kalacağı süre.
- CL Ayarı (Kapalı Süresi): Rölenin kapalı kalacağı süre.
- LOP Ayarı (Döngü Sayısı): Açık ve kapalı durumlar arasındaki döngü sayısı belirlenir.
Parametreleri Ayarlama
- Seçilen modun parametreleri (örneğin, OP – açık kalma süresi, CL – kapalı kalma süresi, LOP – döngü sayısı) ekranda yanıp sönmeye başlayacaktır.
- UP ve DOWN tuşları ile değerleri artırıp azaltabilirsiniz (uzun basarak hızlı ayar yapılabilir).
- Ondalık Nokta Konumu: Süre ayarları için ondalık konumu seçmek amacıyla STOP butonuna kısa basın.
- Parametre ayarını yaptıktan sonra diğer parametreye geçmek için SET butonuna kısa basabilirsiniz.
- Ayarlar tamamlandığında, SET butonuna 2 saniye basarak ana ekrana dönün.
Ek Fonksiyonlar
- Uyku Modu: 5 dakika işlem yapılmazsa LED ekran kapanır.
- Acil Durum Kapama: STOP düğmesine kısa basarak zamanlama döngüsünü durdurabilirsiniz.
Sıkça Sorulan Sorular
Bu röle kartını hangi projelerde kullanabilirim?
Otomasyon, zaman kontrollü devreler, test ve ölçüm cihazları gibi birçok projede kullanabilirsiniz. Zaman ayarı gerektiren motor kontrolü ve aydınlatma uygulamalarında da idealdir.
Micro USB bağlantısı dışında başka bir şekilde çalıştırabilir miyim?

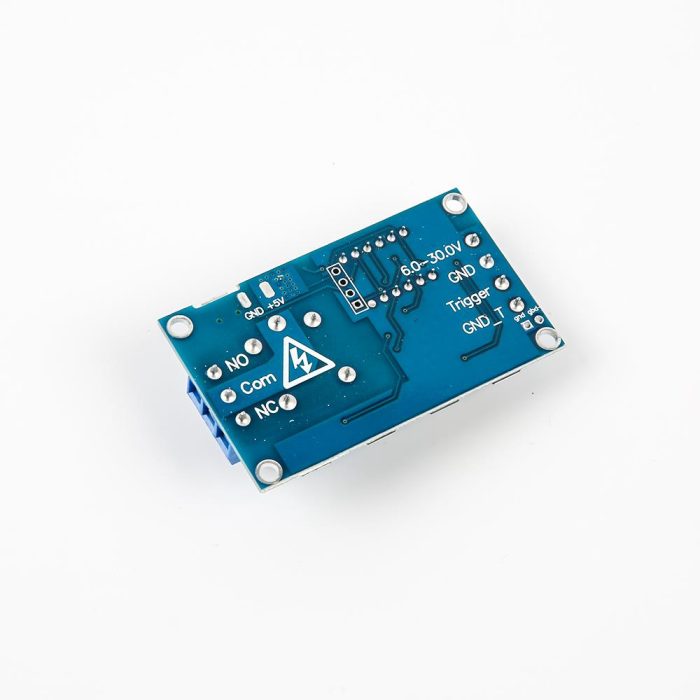

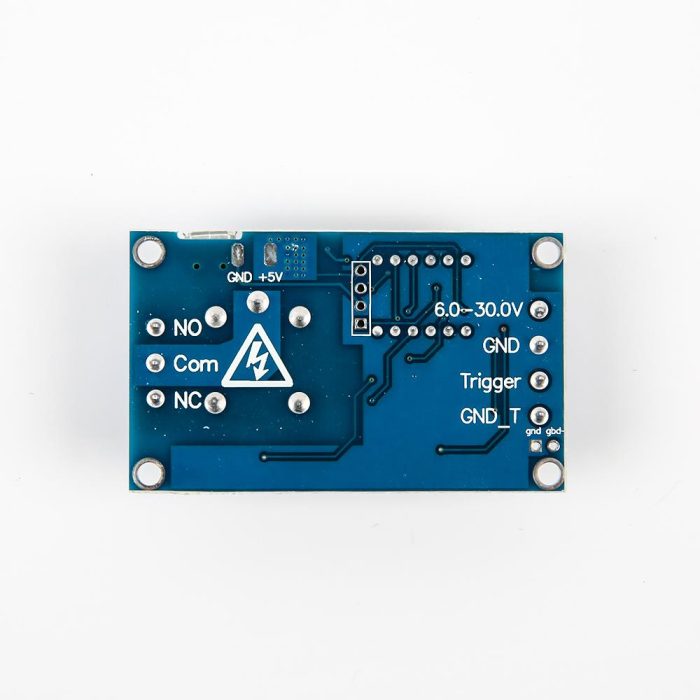

Evet, Micro USB dışında, altındaki padlar üzerinden 5V ile de çalıştırabilirsiniz.
Bu röle kartı hangi sıcaklık aralıklarında çalışır?
Röle kartı -40°C ile 85°C arasındaki sıcaklıklarda güvenilir bir performans sunar, bu da zorlu koşullarda kullanım için uygundur.
