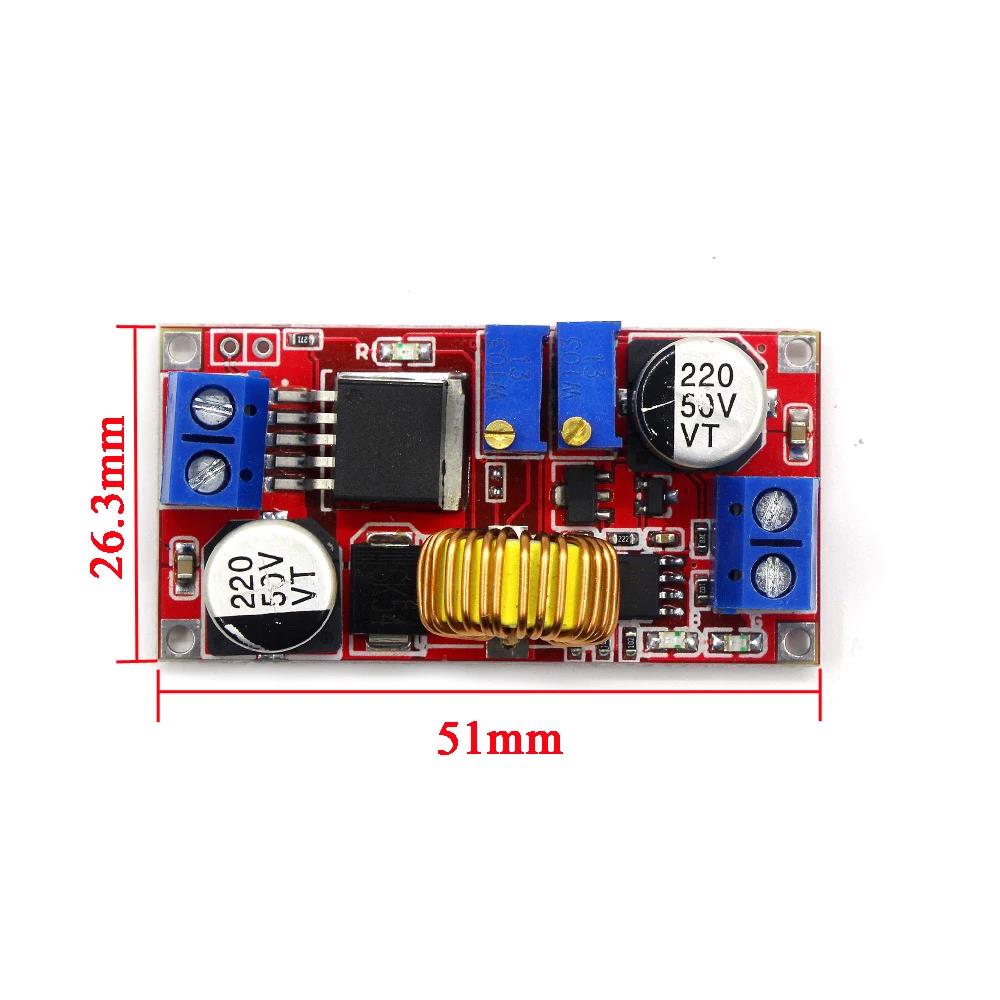

XL4015 5A Sabit Voltaj ve Akım Ayarlı Gerilim Azaltıcı Modül

Ürün İsmi: XL4015 5A Sabit Voltaj ve Akım Ayarlı Gerilim Azaltıcı Modül

Ürün Açıklaması:

Bu modül, yüksek verimliliği ve düşük dalgalanmayı sağlayan 180KHz sabit frekanslı bir PWM buck (düşürme) DC/DC modülüdür. En fazla 5A’a kadar ayarlanabilir bir yükü destekler ve aşırı akım koruma özelliklerine sahiptir. Ayrıca, ayarlanabilir çıkış gerilimine ve akımına sahip olduğundan lityum piller (Li-Ion, LiPo) için özel bir şarj cihazı olarak kullanılabilir.

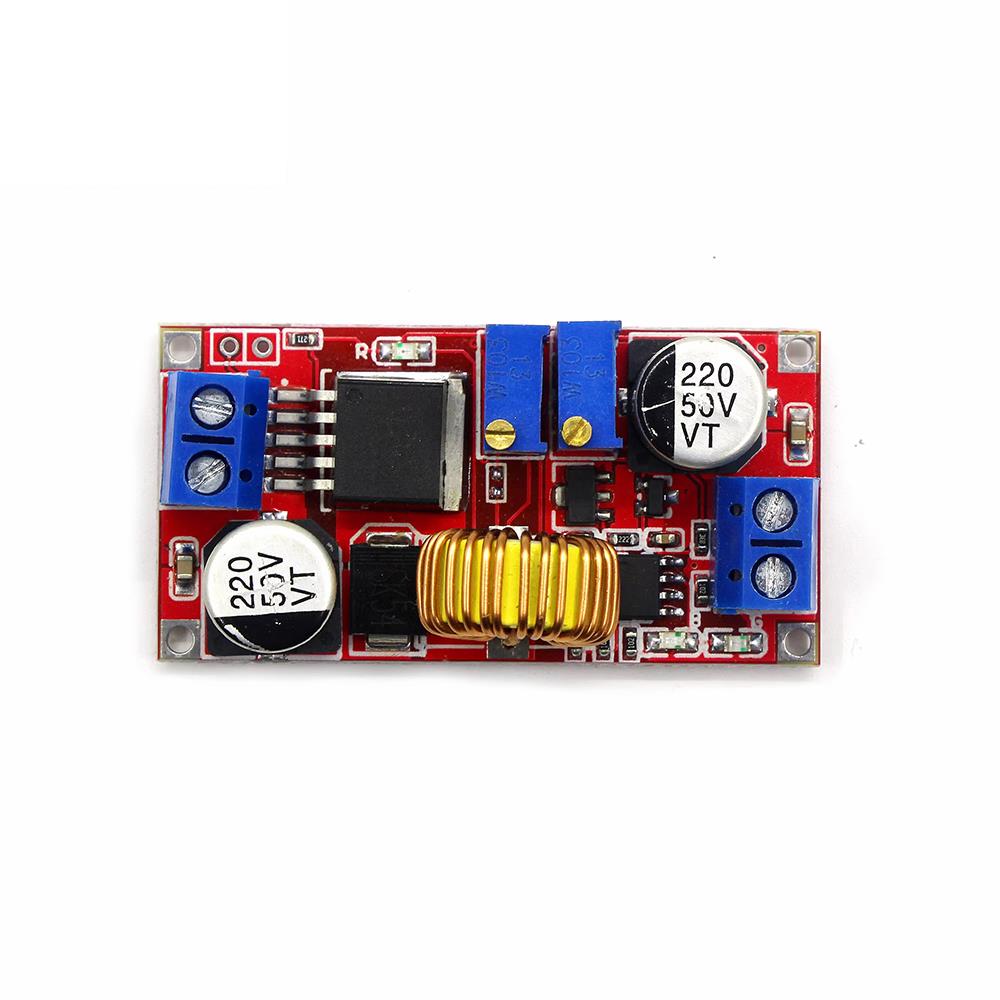

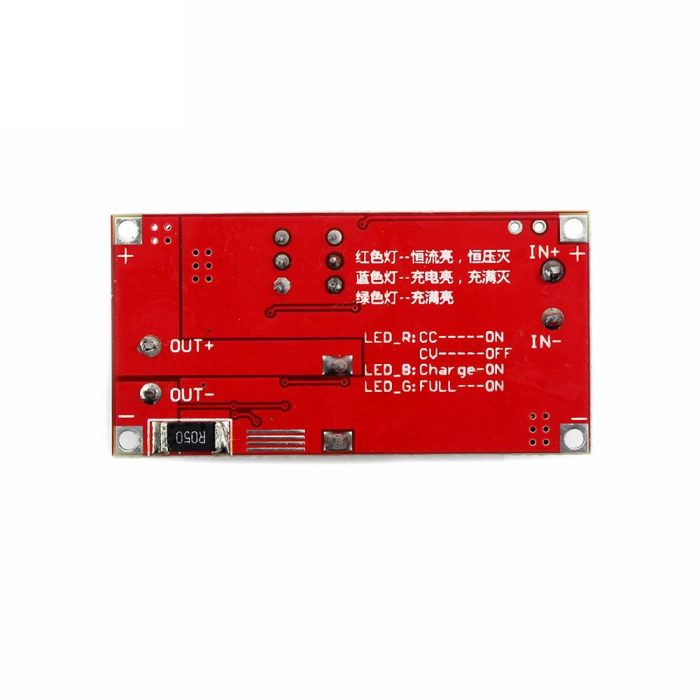

Modül, giriş ve çıkış vidalı terminal konnektörleri dışında, çıkış voltajını ve çıkış akımını ayarlamak için iki adet çok tur trimpot içerir. Üç LED göstergesi bulunur. İlk LED, sabit akım (CC) göstergesidir ve giriş konektörünün yanındadır. Diğer iki LED, özellikle pil şarj uygulamaları için tasarlanmıştır (pil şarjı ve pil dolu göstergeleri). Ancak, genel amaçlı bir güç kaynağı olarak kullanıldığında, pil şarj göstergesi LED’i bir “yükleniyor” göstergesi olarak işlev görür.

Ayarlar: Voltaj ayarı için (V-ADJ), saat yönünde çevirerek çıkış voltajını artırır ve saat yönünün tersine döndürerek azaltır. Akım ayarı için (I-ADJ), saat yönünde döndürerek akım limitini artırır ve saat yönünün tersine döndürerek azaltır. İlk olarak voltaj seviyesi ayarlanmalı, ardından akım seviyesi ayarlanmalıdır.

Teknik Özellikler:

• Giriş: IN+ (giriş pozitif), IN- (giriş negatif)
• Çıkış: OUT+ (çıkış pozitif), OUT- (çıkış negatif)
• Giriş voltajı: 4-38V
• Çıkış voltajı: 1.25-36V sürekli ayarlanabilir
• Çıkış akımı: Ayarlanabilir, maksimum 5A
• Çıkış Gücü: Maksimum 75W
• Çalışma sıcaklığı: -40 ila +85 derece
• Çalışma frekansı: 180KHz
• Dönüşüm verimliliği: %96’ya kadar
• Kısa devre koruması: Evet (sınır akımı 8A)
• Aşırı sıcaklık koruması: Evet (aşırı sıcaklıkta çıkışı otomatik olarak kapatır)
• Giriş ters polarite koruması: Yok.

Paket İçeriği:

• 1 Adet XL4015 5A Sabit Voltaj ve Akım Ayarlı Gerilim Azaltıcı Modül
