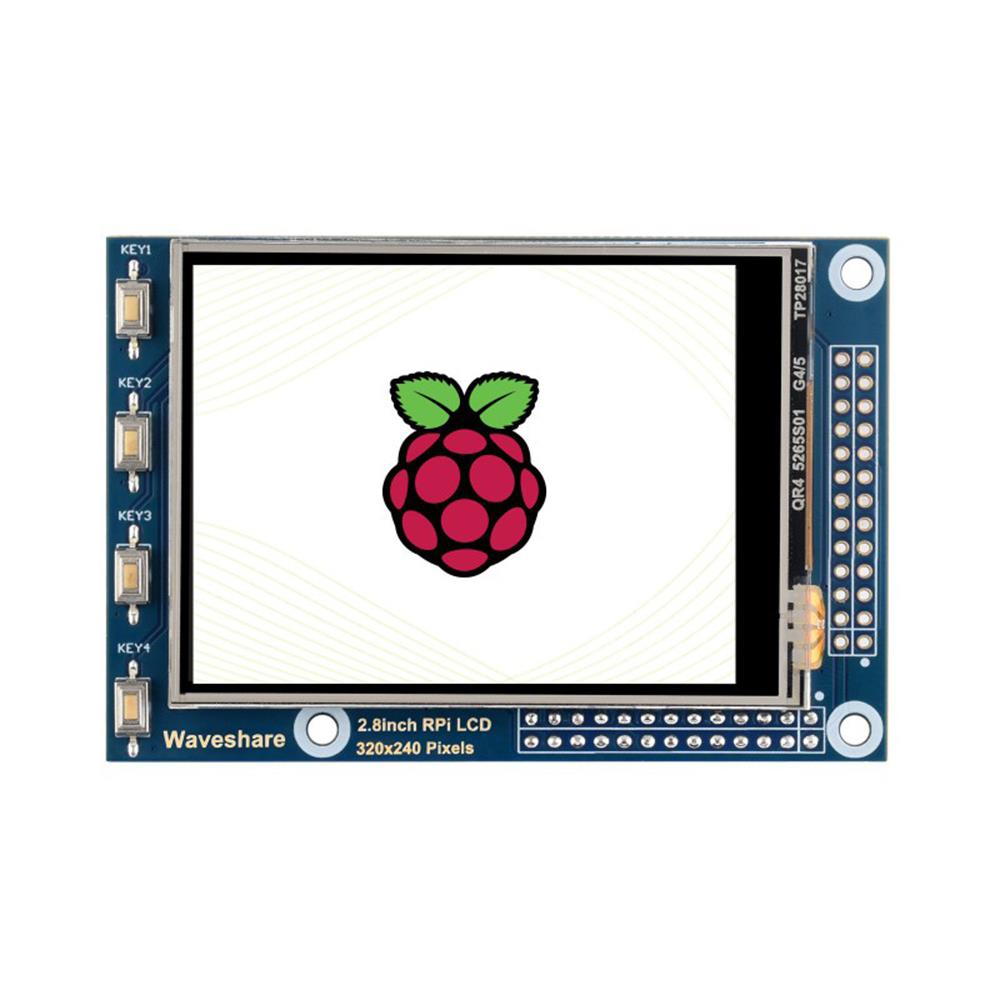

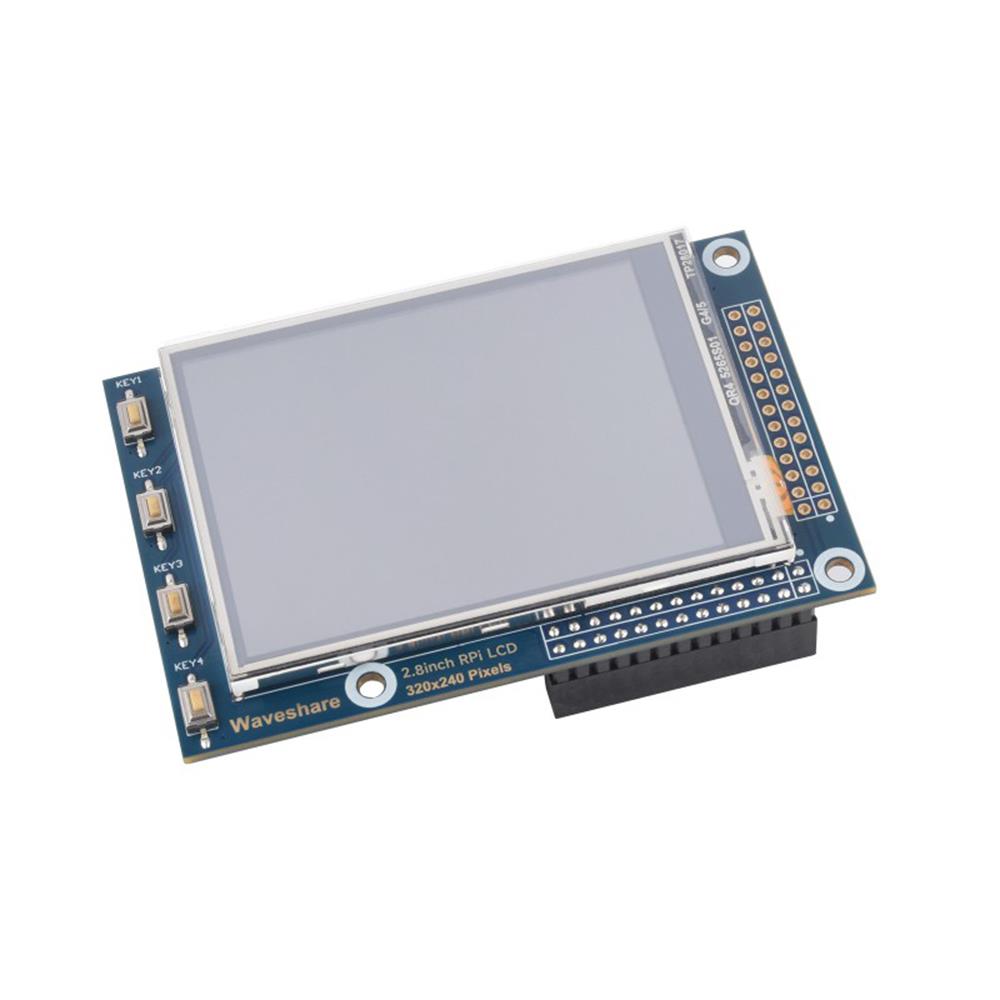

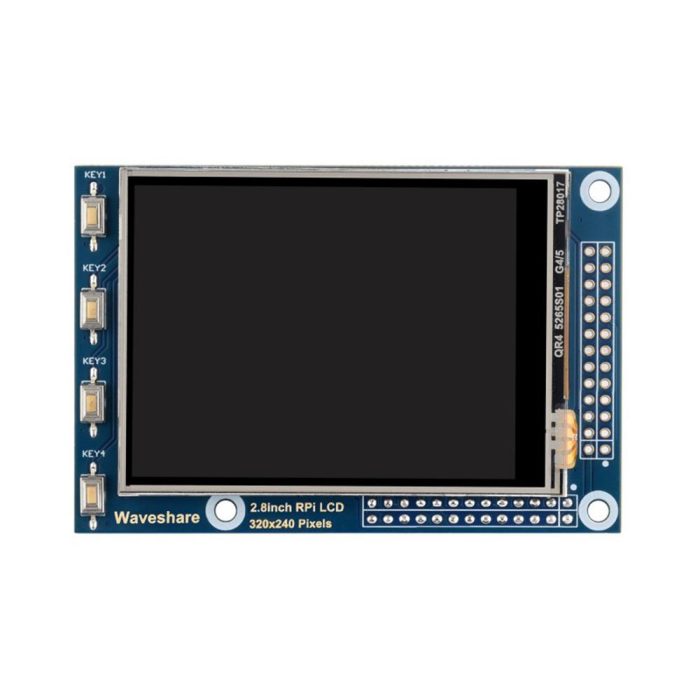

Waveshare 2.8 inch Rezistif Dokunmatik IPS LCD Ekran 320×240 (A)

Ürüne Genel Bakış

2.8 inç dirençli dokunmatik ekran TFT LCD, Raspberry Pi için tasarlanmış kompakt bir ekran çözümüdür. 320×240 çözünürlük ve dokunmatik özellikleri ile çeşitli Raspberry Pi projeleri için idealdir. Bu çok yönlü ekran, birden fazla yazılım konfigürasyonunu destekler ve çoğu Raspberry Pi modeliyle uyumludur.

Özellikler

• 320×240 donanım çözünürlüğü ve dokunmatik fonksiyon desteği.
• Hassas etkileşimler için dirençli dokunmatik kontrol.
• Tüm Raspberry Pi modelleriyle uyumlu ve doğrudan takılabilir.
• Raspbian, Ubuntu, Kali ve Retropie sistemleri için sürücüler mevcuttur.
• FBCP yazılım sürücüsünü destekler, yazılım çözünürlüğünü özelleştirme ve çift ekran kurulumları sağlar.
• Raspberry Pi boyutlarına uyacak şekilde kompakt tasarım.
• Altın kaplama yüzey ile artırılmış dayanıklılık.

Başlangıç

Donanım Bağlantısı

LCD, GPIO pinleri üzerinden bağlanır. LCD’nin 26 pini, Raspberry Pi’nin 40 piniyle doğru bir şekilde hizalanmalıdır.

Dokunmatik Sürücünün Kurulumu

1. En son Raspberry Pi işletim sistemi imajını indirin (Raspbian/Ubuntu Mate/Kali/Retropie).
2. İmajı bir micro SD karta Win32DiskImager gibi bir yazılım kullanarak yazın.
3. Kartı Raspberry Pi’ye takın, sistemi başlatın ve terminale erişin.
4. Sürücüyü aşağıdaki komutlarla kurun:

   git clone https://github.com/waveshare/LCD-show.git
   cd LCD-show/
   chmod +x LCD28-show
   sudo ./LCD28-show-V2


Daha fazla ayrıntı için resmi rehberi inceleyin.

Ekran Yönlendirme Ayarları

Ekran yönlendirmesini şu komutlarla ayarlayın:

cd LCD-show/
sudo ./LCD28-show-V2 X

X yerine 0, 90, 180 veya 270 yazarak döndürme açısını belirtebilirsiniz.

Dokunmatik Kalibrasyonu

1. xinput-calibrator programını yükleyin:

   sudo apt-get install xinput-calibrator


2. “Menü > Tercihler > Dokunmatik Ekran Kalibrasyonu” seçeneğiyle kalibrasyonu tamamlayın.
