Reprap RAMPS 1.4 Yazıcı için 3D Yazıcı Kiti 11 Parça 24 Adet

Ürün İsmi: Reprap RAMPS 1.4 Yazıcı için 3D Yazıcı Kiti 11 Parça 24 Adet

Ürün Açıklaması:

MK2B PCB Isıtıcı Levha:

1. Tüm Prusa ve Mendel 3D yazıcı varyantları ile uyumludur.
2. Boyut: 214mm x 214mm
3. Aşındırma : 35um bakır
4. Laminat: FR4 1.6mm

RepRap Ramps 1.4 3D Printer Kontrol Kartı:

1. Isıtıcı / MOSFET çıkışları ve üç fan termistör devresi.
2. Ek güvenlik 5A ve bileşen koruma entegrasyonu.
3. Ek ısıtma yatağı kontrolü için 11A sigorta.
4. 5 Pololu sürücü kartı için uygundur.
5. Pololu kart pin soketleri, gelecekteki tasarımlar için kolayca değiştirilebilir veya çıkarılabilir.
6. Gelecekteki genişlemeler için I2C ve pinler bırakılmıştır.
7. Tüm MOSFET PWM pinlerine bağlanır.
8. End stop, motor ve LED’lere bağlanmak için servo tipi konektör kullanılır.
9. Bu konektörler altın kaplamalı olup, 3A’lık dereceli akımlıdır ve oldukça kompakttır.
10. Isıtıcı çıkışı olduğunda LED gösterge ışığı yanar.

Arduino Mega 2560 R3 Klon USB Chip CH340:

1. Mikrodenetleyici: ATmega2560
2. Çalışma Gerilimi: 5V
3. Giriş Gerilimi (tavsiye edilen): 7-12V
4. Giriş Gerilimi (limitler): 6-20V
5. Dijital G/Ç Pinleri: 54 (bunlardan 14’ü PWM çıkışı sağlar)
6. Analog Giriş Pinleri: 16
7. Her bir G/Ç Pini için Akım: 40 mA
8. 3V Pini için Akım: 50 mA
9. Flash Bellek: 256 KB (bu belleğin 4 KB’ı bootloader tarafından kullanılır)
10. SRAM: 8 KB
11. EEPROM: 4 KB

DRV8825 Step Motor Sürücü (Klon):

1. DRV8825, ayarlanabilir bir akım sınırı, aşırı akım ve aşırı sıcaklık koruması, altı mikro çözünürlük (1/32 adıma kadar) özelliklerine sahiptir.
2. 2 – 45 V arası gerilim kullanır, soğutucu veya zorla hava akışı olmadan yaklaşık 1.5A’ye kadar sağlayabilir (ek soğutma için yeterli hacimde 2.2A’ye kadar derecelendirilmiştir).
3. Altı farklı adım çözünürlüğü: tam adım, yarım adım, 1/4-adım, 1/8-adım, 1/16-adım, 1/32-adım
4. Doğrudan 3.3V ve 5V sistemlerle CAN arayüzüne sahip olabilir.
5. Aşırı sıcaklık termal kapanma, aşırı akım kapanma, alt gerilim kilitleme
6. Toprak kısa devre yük koruması
7. Isı dağılımını iyileştirmek için 4 katmanlı 2 oz bakır
8. Baskılı devre kartının altında sürücü IC’nin altındaki açık lehim toprak
9. Ayarlanabilir akım kontrolü size potansiyometre ayarlamanıza izin verir, böylece motorun derecelendirilmiş gerilimini veya daha fazlasını kullanabilirsiniz, böylece maksimum çıkış akım adımına daha yüksek bir hızla ulaşabilirsiniz.
10. Akım bozunumu modunu otomatik olarak seçen akıllı bıçaklama kontrolü (hızlı bozunma veya yavaş bozunma)
11. Maksimum 45 V besleme gerilimi
12. Dahili voltaj regülatörü (herhangi bir harici mantık besleme gerilimi gerektirir).

3D Yazıcı/CNC Uyumlu Endstop Modülü:

Mekanik Endstop kiti, RepRap 3D yazıcılar veya CNC makineleri için kullanılan bir donanımdır. Bu endstop, RepRap elektroniği, RAMP 1.4 ve diğer popüler RepRap panoları tarafından desteklenmektedir.

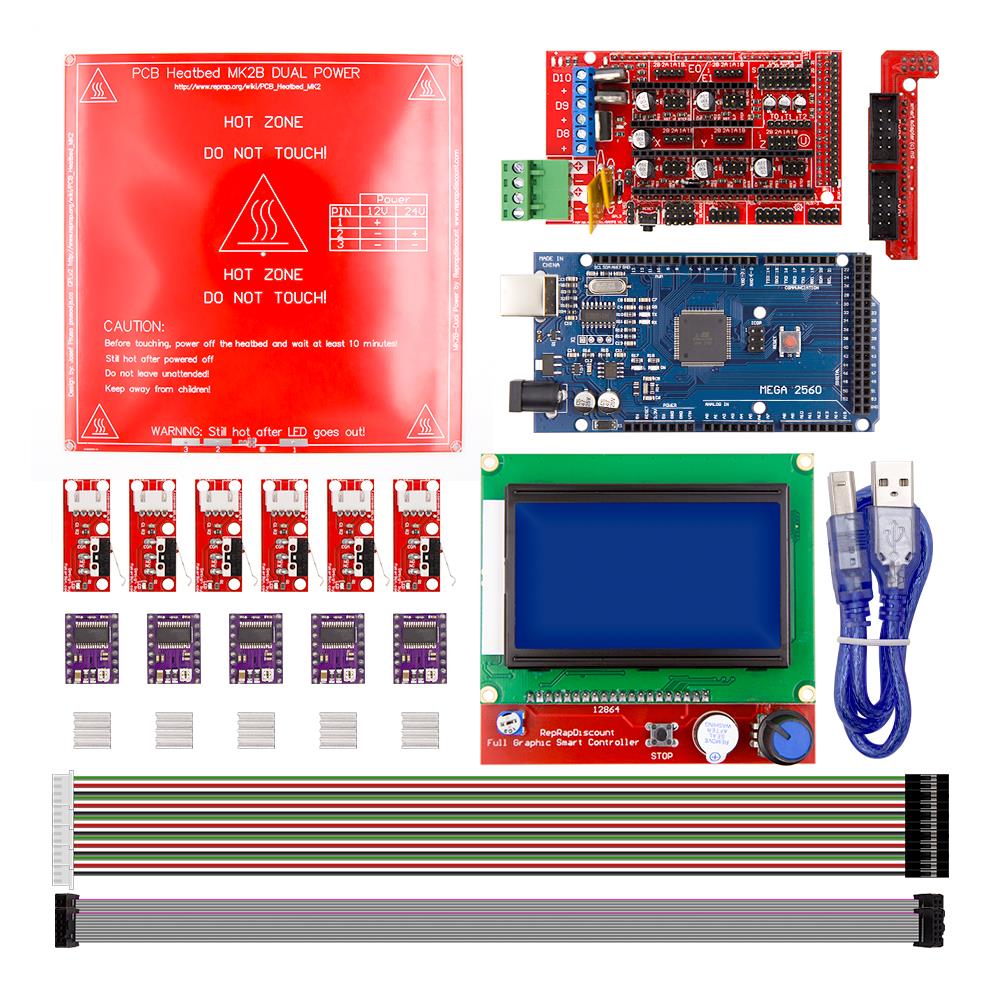

Paket İçeriği:

• 1 Adet Arduino Mega 2560 R3 Klon USB Chip CH340
• 1 Adet MK2B PCB Isıtıcı Levha
• 1 Adet RepRap Ramps 1.4 3D Printer Kontrol Kartı
• 1 Adet Reprap RAMPS 1.4 3D Yazıcı 128×64 LCD Ekran
• 6 Adet 3D Yazıcı/CNC Uyumlu Endstop Modülü
• 5 Adet StepStick DRV8825 için 9x9x5mm Sürücü Soğutucu
• 5 Adet DRV8825 Step Motor Sürücü (Klon)
