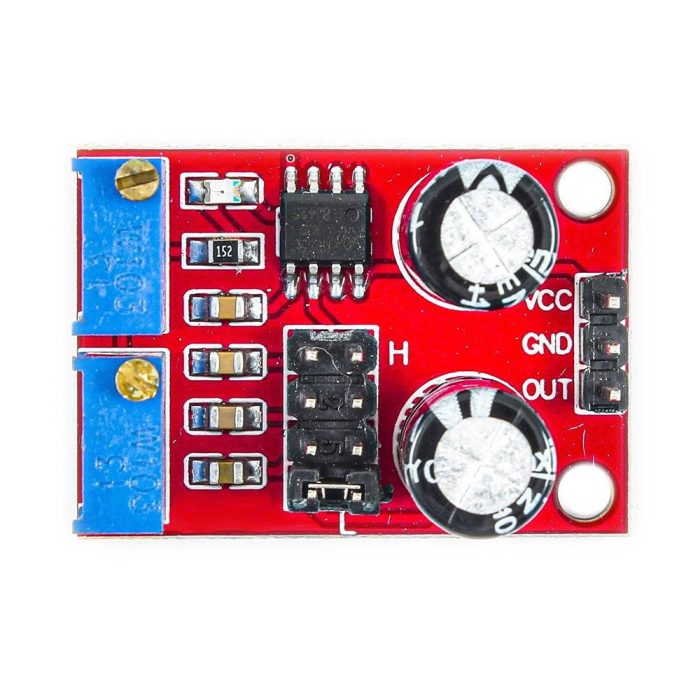

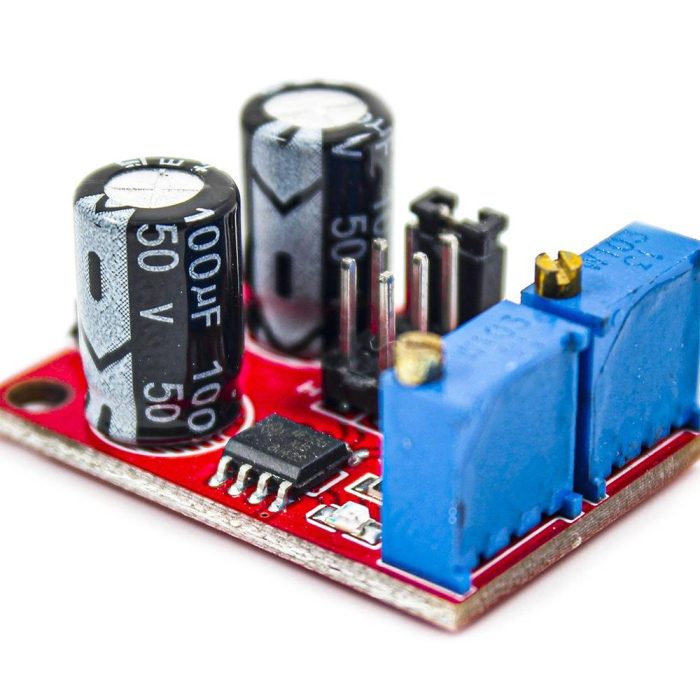

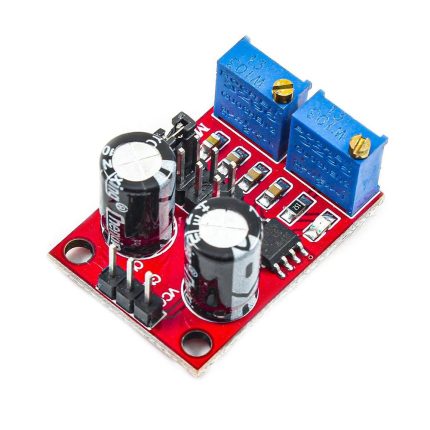

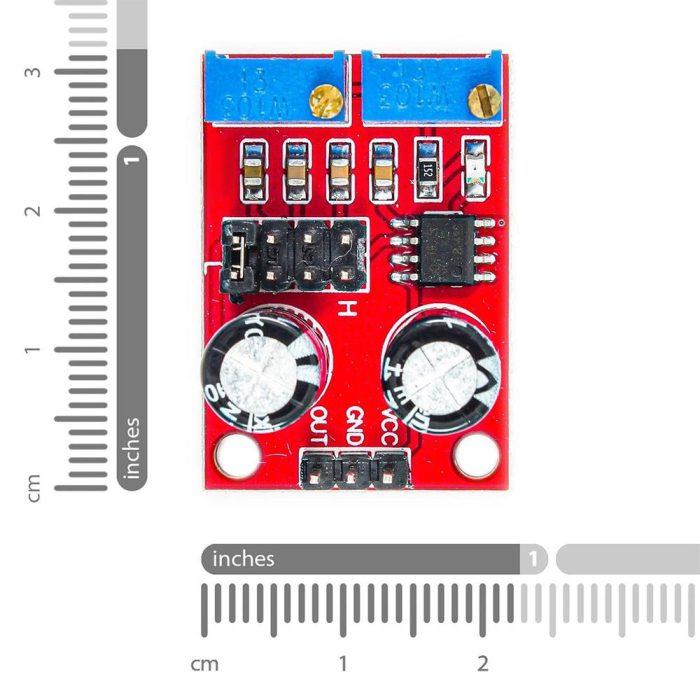

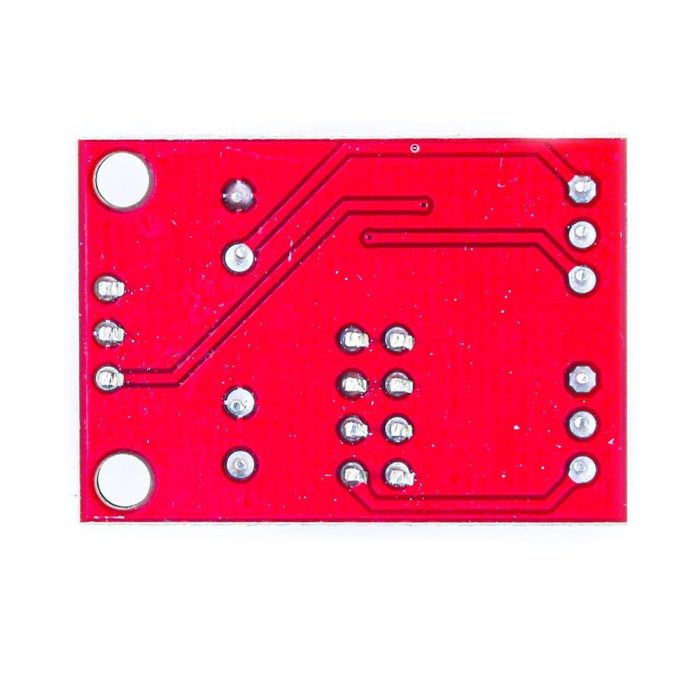

NE555 Darbe Frekansı ve Görev Döngüsü Ayarlanabilir Modül, Kare Dalga Sinyal Jeneratörü

Genel Özellikler

NE555, timer, darbe modülatörü ve osilatör uygulamalarında kullanılan popüler bir entegredir. Bu kart, jumperlar ve trimpotlar aracılığıyla geniş bir frekans ve genlik ayar aralığı sunarak farklı projelerinizde çok yönlü kullanım sağlar. Özellikle step motor sürücü devreleri için ideal bir tercihtir.

Teknik Özellikler

Frekans Ayarı Nasıl Yapılır?

NE555 modülünde frekans ayarı, devre üzerindeki potansiyometre ve belirli bir kapasitör değeri (C) kullanılarak yapılır. Jumper bağlantıları ise farklı kapasitörlerin seçilmesini sağlar.

1. Potansiyometre ile Hassas Ayar:
   • Modül üzerindeki RA ve RB potansiyometreleri kullanılarak, frekans ve duty cycle ayarları yapılır.
   • RA ve RB’nin değeri arttıkça, frekans düşer.
   • Duty cycle ve frekans birbiriyle bağlantılıdır, bu nedenle duty cycle ayarı frekansı etkiler.
2. Jumper (1, 2, 3, 4) ile Kapasitör Seçimi:
   • Jumper’lar, devrede kullanılan kapasitör değerini (C) değiştirerek frekans aralığını ayarlamak için kullanılır.
   • Her jumper, farklı bir kapasitör değerini aktif hale getirir. Örneğin:
     • Jumper 1: Düşük kapasitans (ör. 0.001 µF) → Yüksek frekans
     • Jumper 2: Orta kapasitans (ör. 0.1 µF) → Orta frekans
     • Jumper 3: Yüksek kapasitans (ör. 1 µF) → Düşük frekans
     • Jumper 4: Çok yüksek kapasitans (ör. 100 µF) → Çok düşük frekans
   • Frekans aralığını değiştirmek için uygun jumper’ı takın. Aynı anda birden fazla jumper bağlanmamalıdır, aksi takdirde devre yanlış çalışabilir.
3. Frekans Hesaplama: Frekans, şu formüle göre hesaplanır:$$T=0.7\times (RA+2\times RB)\times C$$
   • T: Periyot (saniye cinsinden)
   • Frekans: F=1TF = \frac{1}{T}F=T1​
   • RA ve RB’nin potansiyometre ile ayarlanabilir olması sayesinde, kapasitör seçimiyle geniş bir frekans aralığı elde edilebilir.

LED ile Görsel Geri Bildirim

Modül üzerindeki LED, çıkış durumunu gösterir:

• LED Yanıyorsa: Çıkış düşük seviyede (LOW).
• LED Sönüyorsa: Çıkış yüksek seviyede (HIGH).
• LED Yanıp Sönüyorsa: Düşük frekansta çalıştığını gösterir.

Nasıl Bağlanmalı?

1. İhtiyaç duyduğunuz frekans aralığına uygun jumper’ı seçip yerleştirin.
2. Potansiyometreleri kullanarak hassas ayar yapın.
3. Frekansın uygun olup olmadığını ölçmek için bir osiloskop veya frekans ölçer cihaz kullanabilirsiniz.
