GlobalTop GPS ve GNSS Modül – GMS-g9

Ürün İsmi: GlobalTop GPS ve GNSS Modül

Ürün Açıklaması:

Model No: GMS-g9

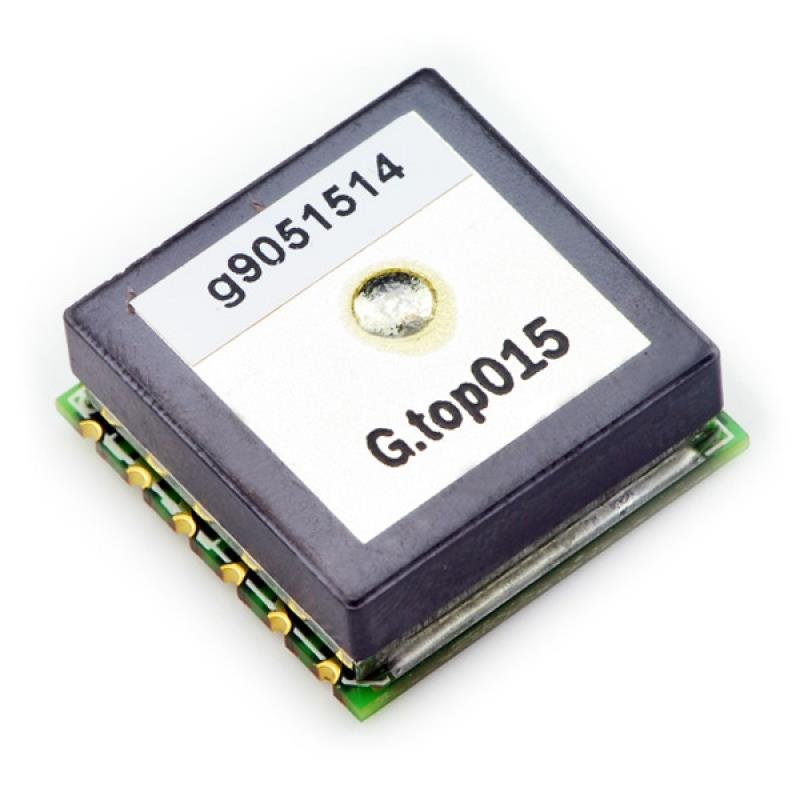

GlobalTop’un Titan 3 (Gms-g9) modeli, entegre GLONASS + GPS yama anteni ile ultra-kompakt bir POT (Patch On Top) GNSS modülüdür. MediaTek’in yeni nesil GNSS yongaseti “MT3333” kullanılarak geliştirilen bu modül, otonom GPS, GLONASS, QZSS, SBAS, DGPS (RTCM) ve AGPS dahil olmak üzere çeşitli konum ve navigasyon uygulamalarını destekler. 210 PRN kanalına kadar olan bu modül, 99 arama kanalı ve 33 eşzamanlı izleme kanalını destekler.

Bu yongaseti, endüstrinin en yüksek hassasiyet seviyesine (-165dBm) ve anında İlk Konum Belirleme Zamanına (TTFF) sahiptir. Ayrıca, AlwaysLocate™, EASY™, EPO™ ve günlük fonksiyonu dahil birçok gelişmiş özelliği entegre eder.

Titan 3 (Gms-g9) modülü, GPS ve GLONASS’ı bir araya getirerek genellikle görülebilen uydu sayısını iki katına çıkarır, ilk konum belirleme süresini azaltır ve özellikle karmaşık şehir ortamlarında konumlandırma hassasiyetini artırır.

1. MediaTek MT3333 Yongaseti, 33 izleme/99 alım kanallı GPS/GLONASS alıcısı
2. Boyut: 19.5 x 19.5 x7.2 mm; SMD
3. Ultra Yüksek Hassasiyet, -165dBm, TCXO Tasarımı
4. Gtop Firmware Özelleştirme Hizmetleri
5. GPS+GLONASS Akım Tüketimi (@3.3V):
6. GPS+GLONASS için Alım: 35mA Tipik
7. GPS+GLONASS için İzleme: 29mA Tipik
8. E911, RoHS Uyumlu
9. DGPS (QZSS/WAAS/EGNOS/MSAS/GAGAN*)

Teknik Özellikler:

• Boyutlar: 19.5 x 19.5 x 7.2 mm, SMD tipi

GNSS Çözümü:

• MTK MT3333, 99 Kanal
• Frekans: GPS L1, 1575.42MHz, GLONASS L1, 1598.0625~1605.375MHz

Hassasiyet:

• Alım: -148 dBm
• İzleme: -165 dBm

Konum Hassasiyeti:

• Yardımsız: 3.0 m (50% CEP)
• DGPS (SBAS(WAAS,EGNOS,MSAS,GAGAN*)): 2.5 m (50% CEP)

TTFF (İlk Konum Belirleme Zamanı):

• Soğuk Başlangıç: <35 Saniye (Tipik)
• Ilımlı Başlangıç: <33 Saniye (Tipik)
• Sıcak Başlangıç: <1 Saniye (Tipik)

Zaman Hassasiyeti (1PPS Çıkışı): ±10ns RMS

Protokol: NMEA 0183

DGPS: SBAS (varsayılan) [QZSS, WAAS, EGNOS, MSAS, GAGAN*]

AGPS Desteği: Desteklenir (Çevrimdışı Mod & Ana Bilgisayar Destekli Mod)

Arayüz: 2 UART

Güncelleme Hızı: 1 ~ 10 Hz

Güç Kaynağı:

• VCC: 3.0 V ila 4.3 V
•  VBACKUP: 2.0 V ila 4.3 V

Akım Tüketimi:

• Alım: 35 mA
• İzleme: 29 mA

Çalışma Sıcaklığı: -40 °C ila +85 °C
