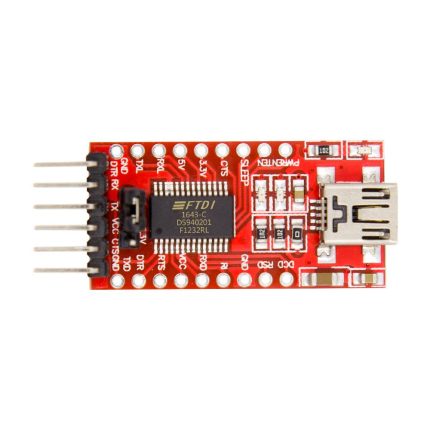

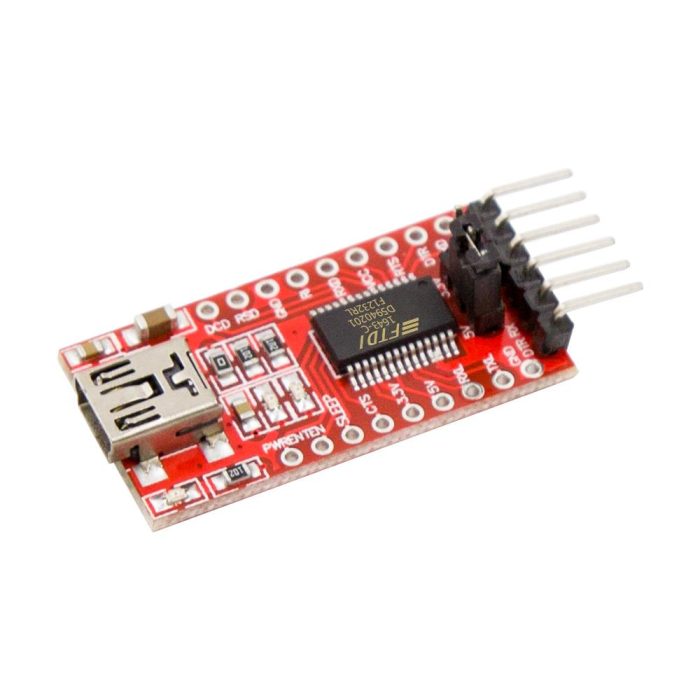

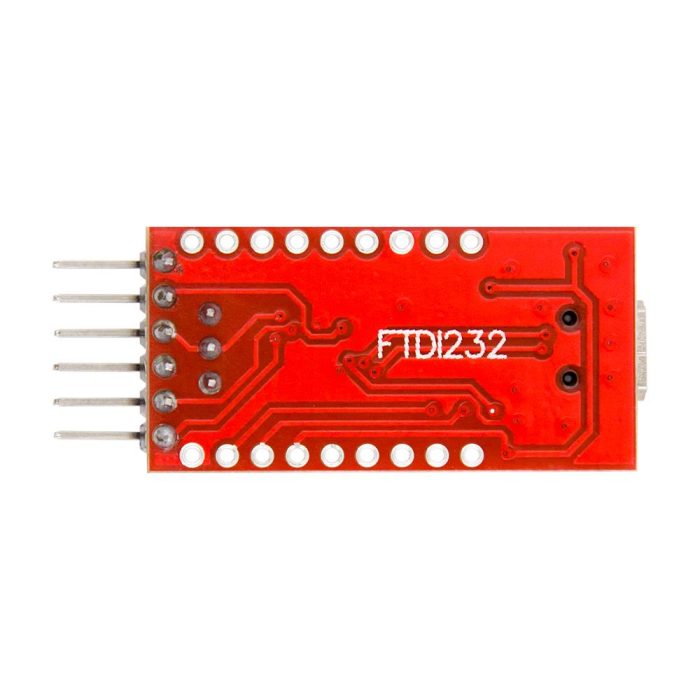

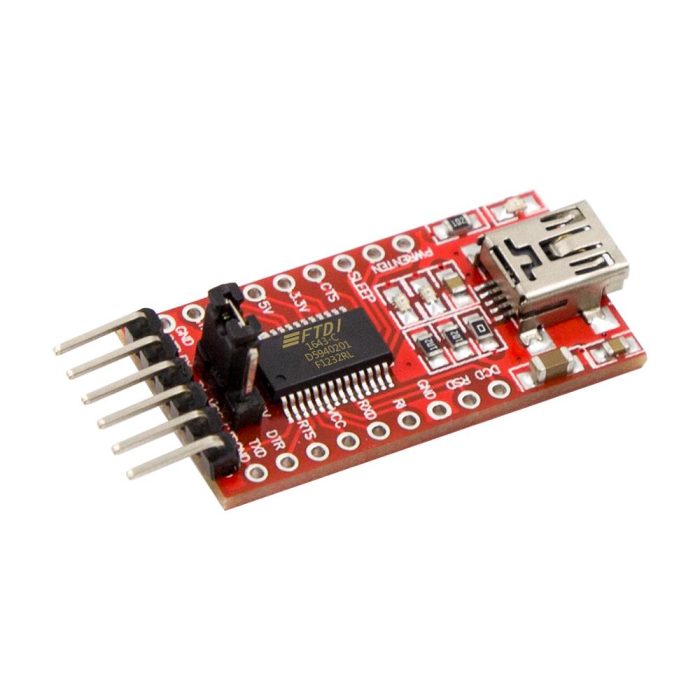

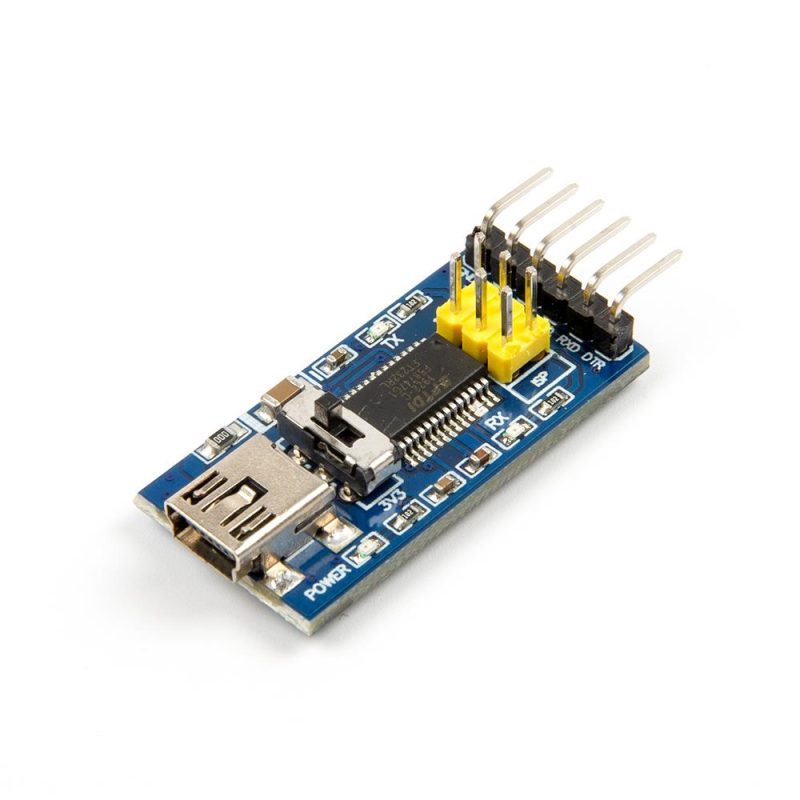

FT232RL FTDI USB to TTL Seri Haberleşme Dönüştürücü Modülü (Çin Çipli)

Genel Ürün Bilgisi

FT232RL USB’den TTL Seri Arayüz Adaptörü, TTL seri cihazlar ile USB bağlantı noktası arasında bağlantı sağlayan bir köprü görevi görür.

Ürün Özellikleri

• TTL seri iletişim ve USB bağlantı noktası arasında köprü sağlar
• Mini-B USB konektörü
• 3,3 veya 5V çalışma, jumper ile seçilebilir
• Bu adaptör, tipik bir TTL seviye seri iletişim (UART) bağlantı noktası ile bir bilgisayarda bulunan USB bağlantı noktası arasında iletişim kurmak için kullanılır. Bu, bir USB bağlantı noktasına sahip olmayan bir kartı programlarken programlama arabiriminden geçmeniz gerektiğinde genellikle gereklidir.

Güç

Bu modülün gücü USB bağlantı noktasından sağlanır.

USB gücü ayrıca, gerektiğinde modülün takıldığı kartı beslemek için başlık VCC piminde kullanılabilir hale getirilmiştir.

Kartın, bu VCC pimine 5V veya 3.3V sağlama arasında seçim yapmanızı sağlayan bir jumper’ı vardır. 5V’da çalışırken, yaklaşık 500 mA’lik USB maksimum akımı kullanılabilir. 3.3V’da çalışırken, bu güç FT232RL çipine dahil olan bir regülatörden gelir ve çıkış yalnızca 50mA ile sınırlıdır.

Modül Bağlantıları

Modül, PC’ye bağlantı için Mini-B tarzı bir USB konektörü kullanır.

Seri TTL arabirimi, bir dik açılı başlığa getirilmiştir.

Başlık dışında, bu pinlerden gelen I/O’lar ve FT232RL çipinin pinlerinden gelen ek I/O’lar, kartın kenarındaki kesme noktalarına getirilmiştir. Bunlar genellikle gerekli değildir, ancak tipik olmayan uygulamaları desteklemek için kolay erişim noktaları sağlar. Kesme noktaları ayrıca modülün istenirse bir ekmek tahtasına düz olarak monte edilmesini sağlamak için düz başlıkların lehimlenmesine izin verir.

Bağlantı basittir. USB ucu, standart bir USB mini-B USB kablosu kullanılarak bilgisayarınızın USB bağlantı noktasına takılır.

TTL tarafında, çoğu uygulama, FT232RL modülü ile kontrol etmeye çalıştığınız cihaz arasında RX ve TX pinlerinin çapraz bağlantısını kullanır. Modüldeki RX, cihazdaki TX’e bağlanır ve modüldeki TX, cihazdaki RX’e bağlanır. Bu hatlardaki aktiviteyi gösteren iletim ve alım LED’leri vardır. Ayrıca, GND pimini cihazdaki toprağa bağlamanız gerekir.

Diagram

• DTR = Veri Terminal Hazır – ihtiyaç duyulursa akış kontrolü için kullanılan bir çıkış (genellikle kullanılmaz)
• RX = Seri veri Alma pimi, cihazdaki TX’e bağlanır
• TX = Seri veri Aktarma pimi, cihazdaki RX’e bağlanır
• VCC = Voltaj çıkışı – modüldeki jumper’a bağlıdır. Jumper 5V’a ayarlandığında, bu, 500mA’ye kadar 5V çıkış sağlar. Jumper 3.3V’a ayarlandığında, 50mA’ye kadar 3.3V çıkış sağlar.
• CTS = Gönderilebilir – ihtiyaç duyulursa akış kontrolü için kullanılan bir giriş (genellikle kullanılmaz)
• GND = Toprak. Kontrol edilen cihazdaki toprağa bağlanır.

Kullanım

Sürücü uygun şekilde yüklendikten sonra, cihaz Aygıt Yöneticisi / USB listesinde ‘USB Seri Dönüştürücü’ olarak görünecektir. Ayrıca Aygıt Yöneticisi / Bağlantı Noktaları (COM ve LPT) altında bir COMx bağlantı noktası olarak da görünecektir. Sağdaki resimde, Windows 10 kurulumumuzda nasıl göründüğünü gösterilmektedir. Burada COM port numarası, burada COM4 olan değişebilir.

Bağlantıyı kurmak için, FT232RL TX pimini Arduino’daki 10 numaralı (RX) pine ve FT232RL RX pimini 11 numaralı (TX) pine bağlayın. FT232RL toprak pimi de Arduino toprağına bağlanmalıdır.

Eğer Arduino’yu FT232RL’den beslemek istiyorsanız, jumper’ın 5V olarak ayarlandığından ve FT232RL’deki VCC piminin Arduino’daki 5V pimine bağlandığından emin olun. Bu seçeneği kullanıyorsanız Arduino’ya USB kablosu veya harici DC güç bağlanmamalıdır. Test kurulumumuzda, Arduino’yu üzerine takılı USB kablosuyla besliyoruz çünkü Seri Monitör penceresini kullanacağız, bu yüzden VCC bağlı değil.

Bilgisayardan FT232RL konektörüne bir mini-B USB kablosu takılı olduğundan emin olun.

Terminal programını açın ve 9600 baud ve FT232RL’ün göründüğü COM portu olarak ayarlayın. Aşağıdaki Putty penceresinde, COM4 kullanıyoruz, ancak sizinki farklı olabilir.

Seri Monitör penceresini açın ve onun da 9600 baud olarak ayarlandığından emin olun.

Terminal penceresine yazılan ve ardından satır başı yapılan komutlar Mini-B USB kablosundan FT232RL adaptörüne gönderilir ve burada seri TX/RX verilerine dönüştürülerek Arduino üzerindeki SoftSerial portu üzerinden okunur.

Program bu portta gelen karakterleri algıladığında, Arduino üzerindeki LED’i yanıp söner ve karakteri USB portundan gönderir ve Arduino’da bir USB kablosu bağlıysa IDE Serial Monitor penceresinde görüntülenir.

Komut ayrıca FT232RL üzerinden PC’de çalışan terminal programına geri gönderilecek ve metin penceresinde görüntülenecektir.  Bu basit kurulum, Arduino tamponlarının aşırı çalışmasını önlemek için bir seferde sadece birkaç karakter gönderirken en iyi sonucu verir.
