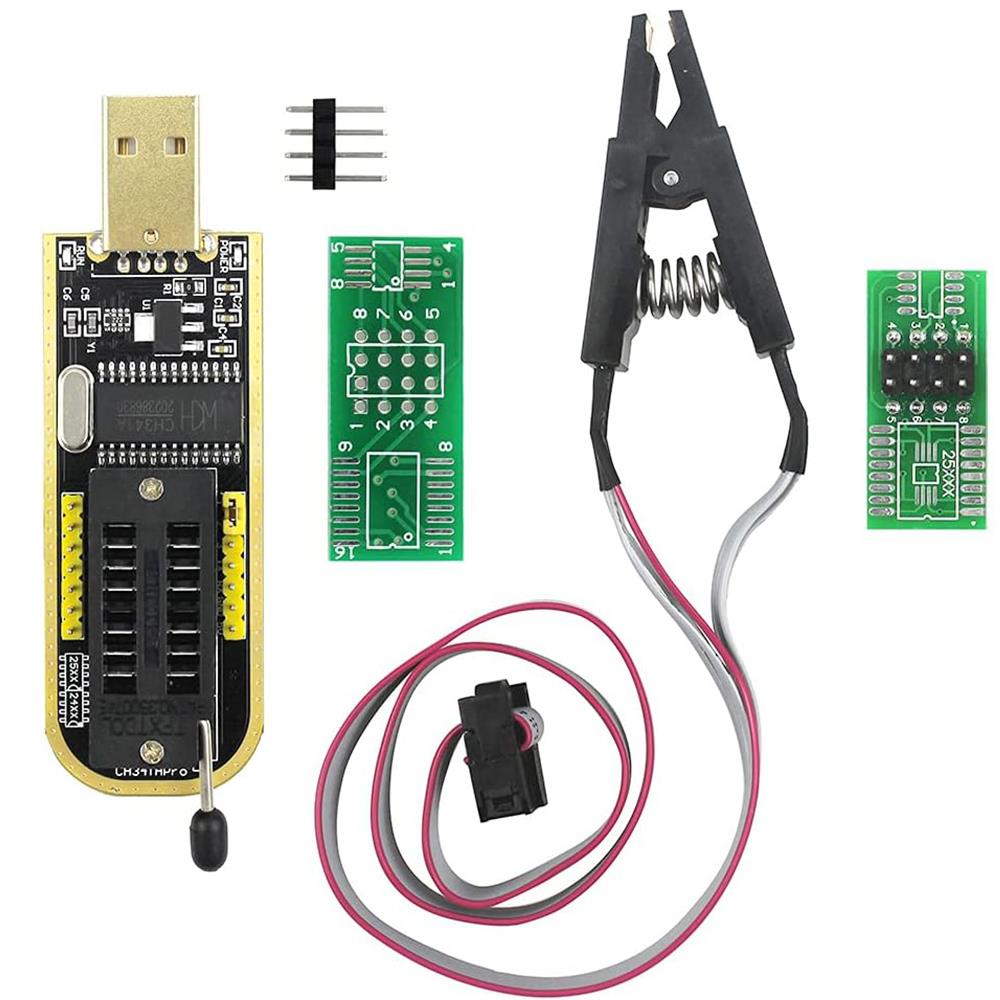

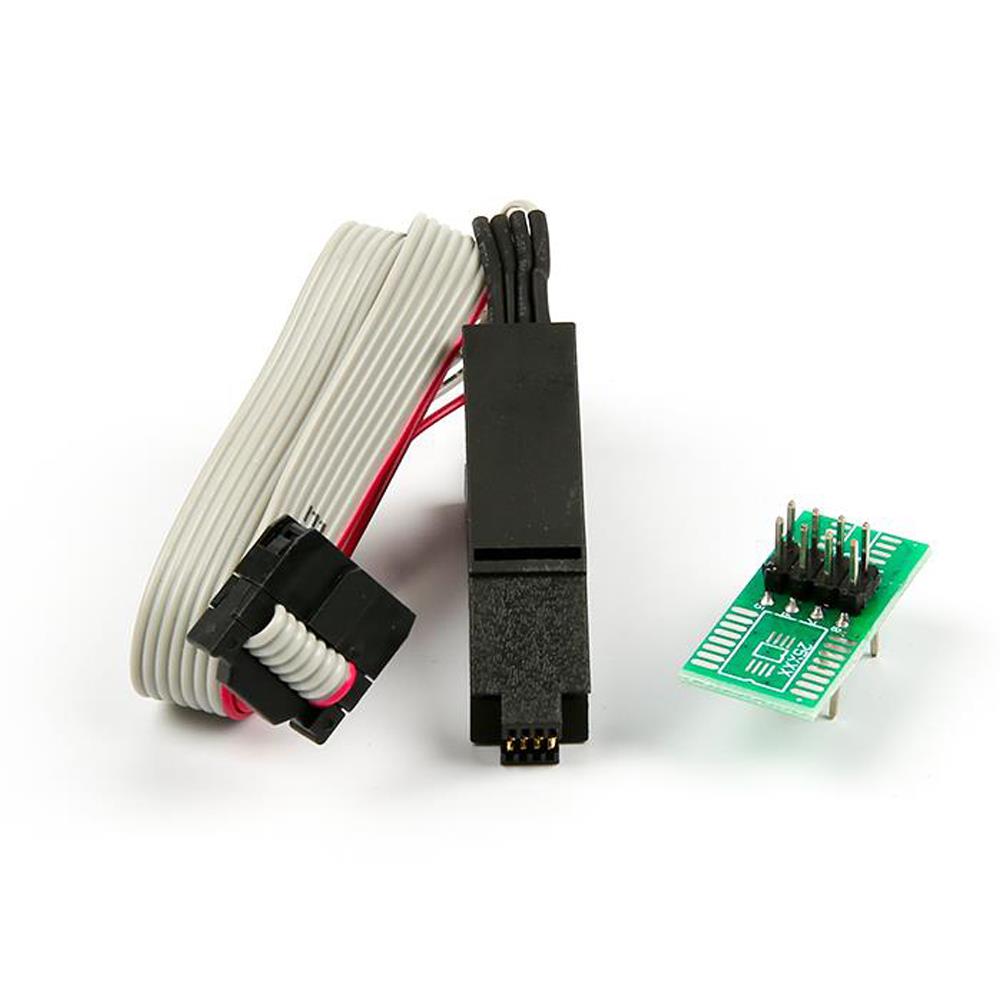

CH341A 24 25 Serisi BIOS USB Programcı Modülü ve 93CXX / 25CXX / 24CXX için SOIC8 SOP8 Test Klipsi

Genel Bakış

BIOS veya Temel Giriş/Çıkış Sistemi, bilgisayarınızın önyükleme işlemini ve donanım ayarlarını kontrol eden bir firmware’dir. Bazen, bilgisayarınızın bazı sorunlarını gidermek veya performansını artırmak için BIOS’u güncelleştirmeniz veya onarmak gerekebilir. Ancak, BIOS’u flaşlamak riskli olabilir çünkü bir şeyler yanlış giderse bilgisayarınızın önyükleme yapamaz veya kararsız hale gelebilir. BIOS’u güvenli ve kolay bir şekilde flaşlamak için kullanabileceğiniz araçlardan biri, çeşitli çipleri okuyup yazabilen ucuz ve çok yönlü bir cihaz olan CH341A programlayıcıdır. CH341A programlayıcıyı kullanarak BIOS’u nasıl flaşlayacağınızı ve başlamadan önce neler yapmanız gerektiğini size göstereceğiz.

Teknik Özellikler

• CH341A çipini ve USB 1.1 iletişimini kullanın. Programlama sıradan ATMEGA8’den daha hızlıdır
• Amatör programcılar için çok uygun 24 ve 25 serisi FLASH
• Win/Linux/MAC destekler
• USB port güç kaynağı kullanın, güç çıkışı 500mA sigortadır (sigorta versiyonu ile), bu da anakartta kısa devreyi etkili bir şekilde önleyecektir.
• Boyut: 85mm x 28mm x 12mm

CH341A Programlayıcı Kullanarak EEPROM ve SPI Flash Belleklerin Programlanması

1- Hazırlık

CH341A programlayıcısını kullanarak Flash BIOS’u programlamak için öncelikle sürücüsünü bu bağlantıdan indirmelisiniz.

Ardından, sıkıştırmayı açın ve CH341A klasöründeki DRVSETUP64.exe dosyasını çalıştırın (aşağıdaki resim).

AsProgrammer.exe” dosyasını çalıştırın.

2- Programlama

AsProgrammer yazılımını çalıştırın. Bir belleği programlamanın ilk adımı, türünü ve özelliklerini seçmektir. Bir SPI Flash’ımız olduğu için “IC -> SPI” kısmına gidip bellek modelimizi seçiyoruz. Eğer belleğiniz bir EEPROM ise, muhtemelen I2C protokolünü kullanıyordur.

Şimdi istediğiniz görevi bellek üzerinde uygulayabilirsiniz. “IC Oku “ya tıkladığınızda modül belleği okumaya başlayacaktır. Bellek boyutuna bağlı olarak birkaç dakika bekleyin.

Okuma işlemi tamamlandığında, içeriği onaltılık biçimde görüntülenecektir.

Okunan verileri saklamak için “Kaydet “e tıklayabilirsiniz. Saklanan dosyayı açabilir ve belleği kopyalamak için “Program IC “ye tıklayabilirsiniz. Ayrıca bellekten okunan onaltılık verilere tıklayabilir ve bunları manuel olarak değiştirebilirsiniz.

Bilgilendirme:

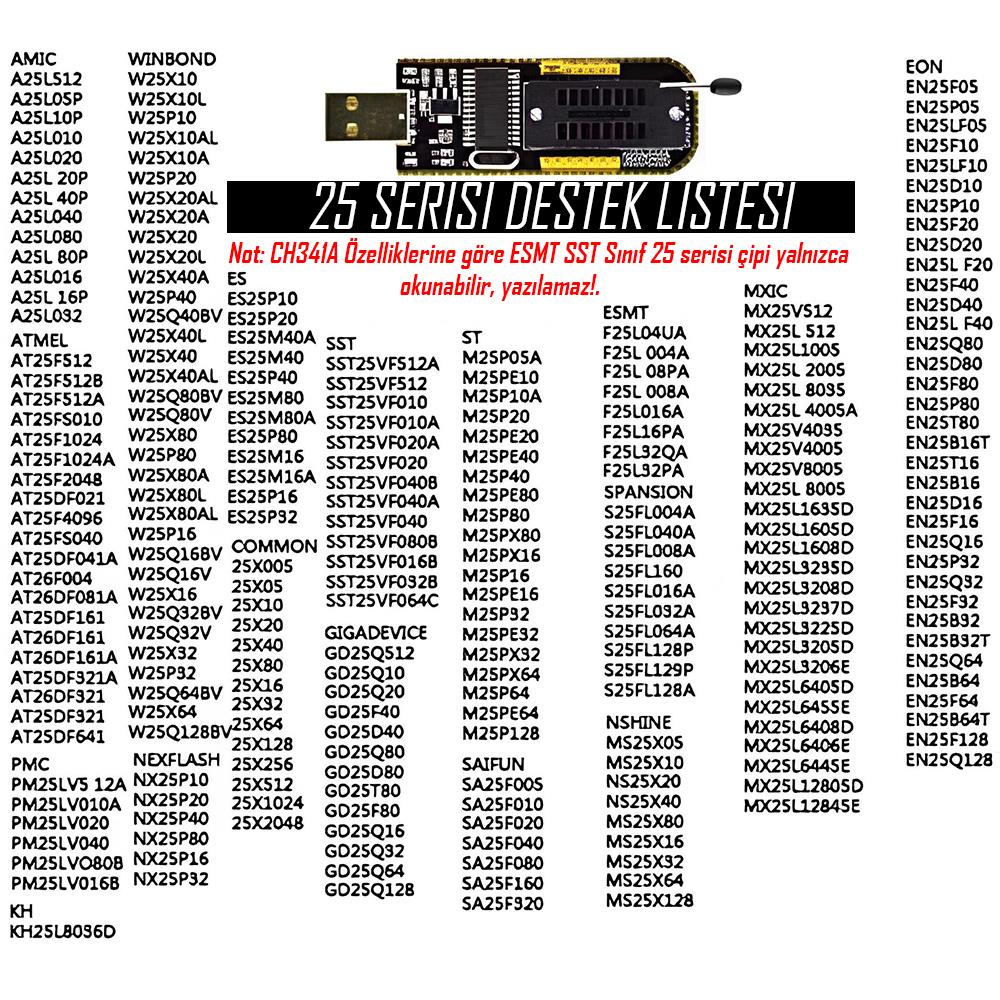

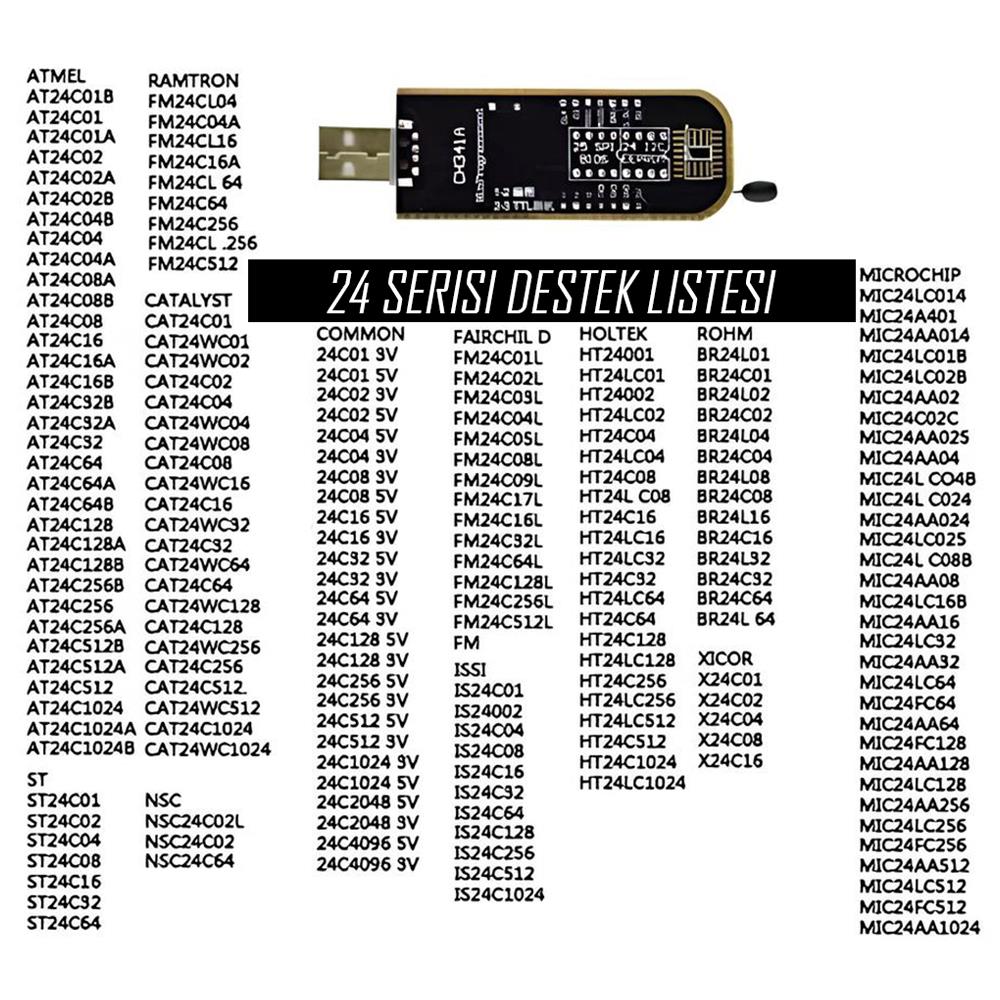

Uyumluluk: CH341A, 8 pinli veya 16 pinli konfigürasyonlara sahip 24xx Serisi EEPROM ve 25xx Serisi SPI flaş çiplerini destekler. Bu, onu çeşitli cihazlarla çalışmak için çok yönlü bir araç haline getirir.

USB Bağlanabilirliği: CH341A USB tabanlıdır ve bilgisayarlara bağlanmak için kullanışlı ve evrensel bir arayüz sağlar. Bu sayede Windows, Linux ve macOS dahil olmak üzere çok çeşitli işletim sistemleriyle uyumludur.

Devre İçi Programlama: Programlayıcı, devre içi programlama yeteneğine sahiptir ve kullanıcıların bellek yongalarını hedef cihazdan çıkarmadan programlamasına olanak tanır. Bu özellikle aygıt yazılımının güncellenmesi veya arızalı elektronik cihazların onarılması gibi görevler için kullanışlıdır.

Düşük Maliyetli Çözüm: CH341A programlayıcının önemli avantajlarından biri, hobiciler ve DIY elektronik meraklıları için erişilebilir olmasını sağlayan uygun maliyetidir.
