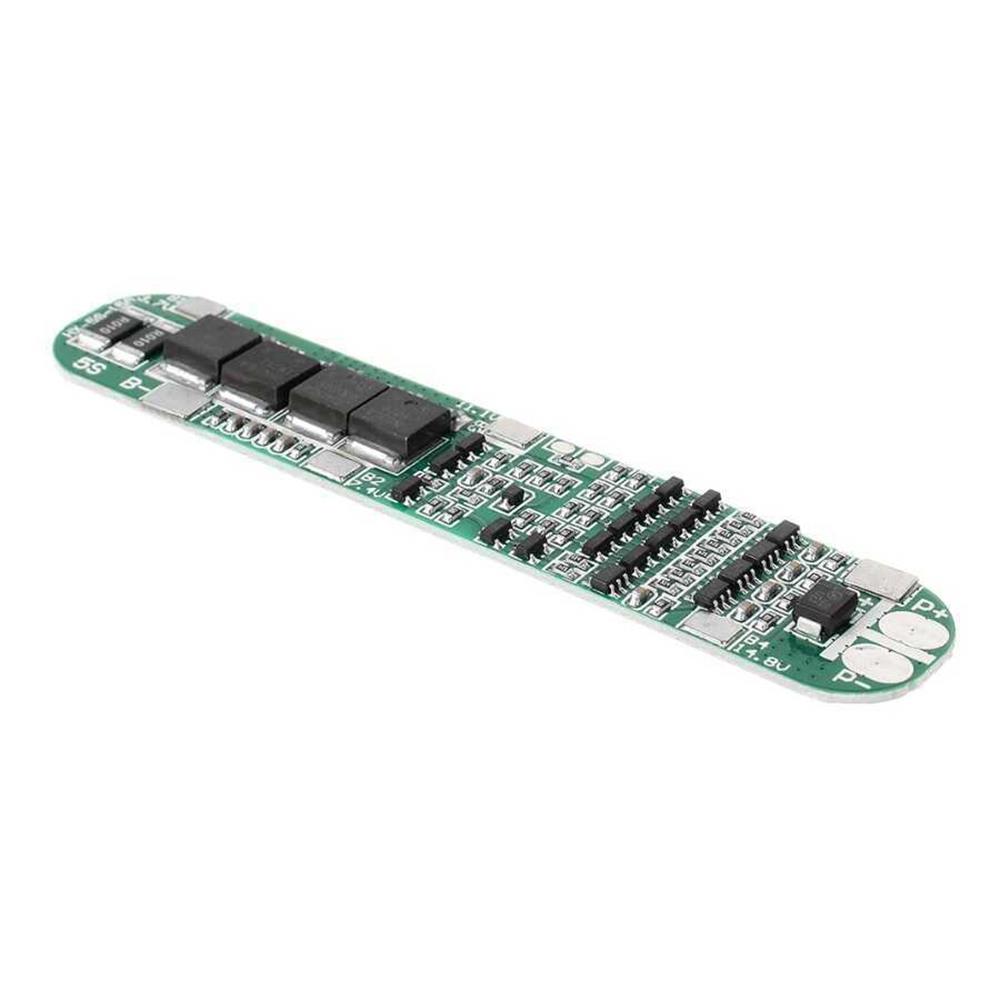

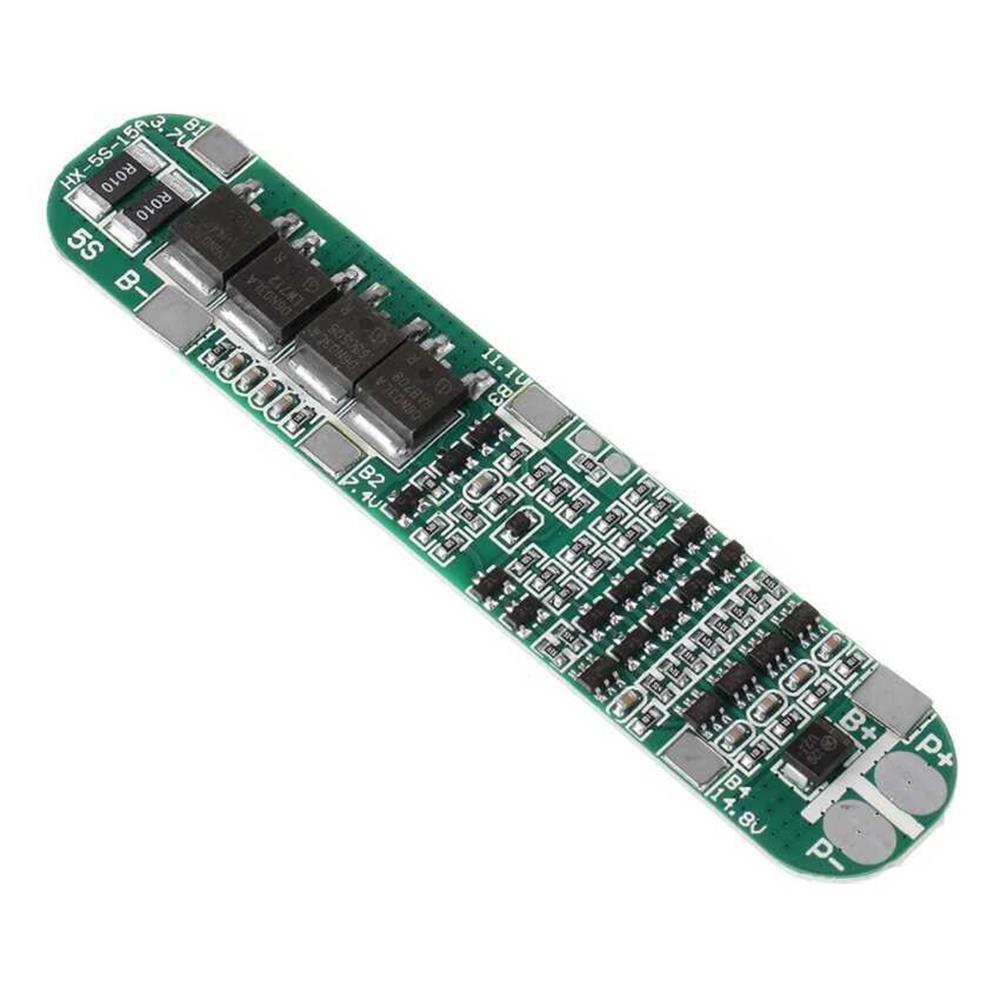

5S 15A 18650 BMS Şarj Modülü

Genel Ürün Özellikleri

5S 15A Li-ion Lityum Pil Şarj PCB BMS Koruma Kartı, 5 seri 3.7V/4.2V lityum piller için tasarlanmış yüksek akımlı bir koruma devresidir. Bu kart, aşırı şarj koruması, aşırı deşarj koruması, aşırı akım koruması ve kısa devre koruması gibi kapsamlı güvenlik özellikleri sunar. 15A sürekli deşarj akımı ve 25A anlık deşarj akımı ile yüksek performans sağlar. Bu BMS kartı, lityum pil paketlerinizin ömrünü uzatır ve güvenli kullanım sağlar.

Anahtar Özellikler

• 5 seri 3.7V/4.2V lityum pil için uyumlu
• Sürekli 15A deşarj akımı
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması
• Yüksek verimli ve düşük iç direnç (≤20mΩ)
• Geniş çalışma sıcaklığı aralığı: -30°C ~ +80°C
• Kompakt boyut: 8.8cm x 1.6cm

Kullanım Alanları

Bu BMS koruma kartı, aşağıdaki uygulamalar için idealdir:

• Lityum-ion pil paketleri (18650, 26650, vb.)
• Elektrikli bisiklet ve scooter pilleri
• Taşınabilir güç bankaları
• DIY lityum pil projeleri
• Endüstriyel ve ticari pil sistemleri

Teknik Özellikler

Dikkat Edilmesi Gerekenler

• Kartı kullanmadan önce doğru bağlantıları yaptığınızdan emin olun.
• Aşırı akım veya kısa devre durumlarında kart otomatik olarak devreyi keser.
• Yüksek akım çekimlerinde kartın soğutulması önerilir.
• Kart, yalnızca 5 seri lityum-ion piller için uygundur.

Nasıl Kullanılır?

5S 15A BMS koruma kartını kullanmak için aşağıdaki adımları izleyin:

1. Pilleri seri olarak bağlayın (5 adet 3.7V lityum-ion pil).
2. Pillerin pozitif ve negatif uçlarını sırasıyla B+ ve B- terminallerine bağlayın.
3. Çıkış terminallerini (P+ ve P-) yük veya şarj cihazına bağlayın.
4. Bağlantıları kontrol edin ve sistemi çalıştırın.

Sıkça Sorulan Sorular

Bu BMS kartı hangi pil türleriyle uyumludur?

Bu kart, 3.7V/4.2V lityum-ion piller (18650, 26650, vb.) ile uyumludur. 5 seri pil için tasarlanmıştır.

Kısa devre koruması nasıl çalışır?

Kısa devre durumunda kart, 250μS içinde devreyi keser ve pilleri korur. Sorun giderildiğinde sistem otomatik olarak normale döner.

Bu kartı şarj etmek için hangi voltaj gereklidir?

Kart, 21V şarj voltajı ile çalışır. Maksimum şarj akımı 15A’dir.

Kartın iç direnci ne kadar?

Kartın iç direnci ≤20mΩ’dur, bu da yüksek verimlilik sağlar.

Bu kartı birden fazla seri pil grubunda kullanabilir miyim?

Hayır, bu kart yalnızca 5 seri pil grubu için tasarlanmıştır. Farklı seri sayıları için uygun BMS kartları kullanılmalıdır.
