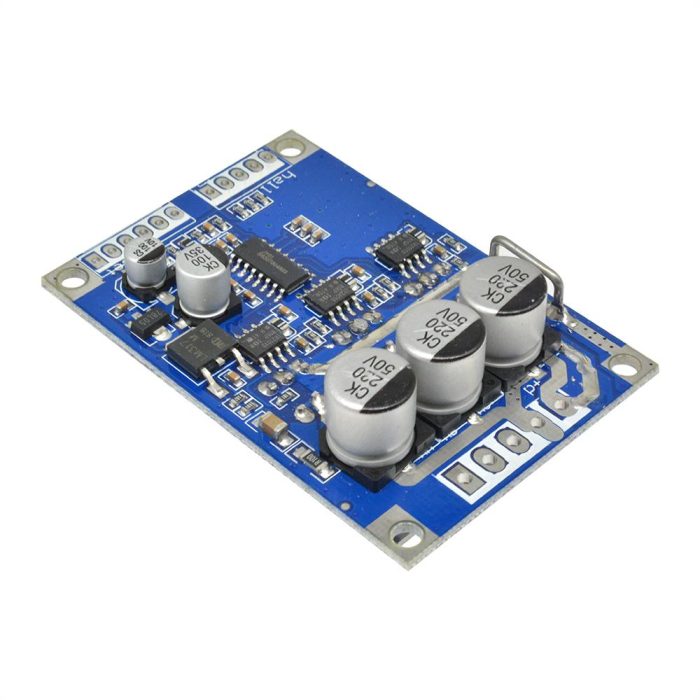

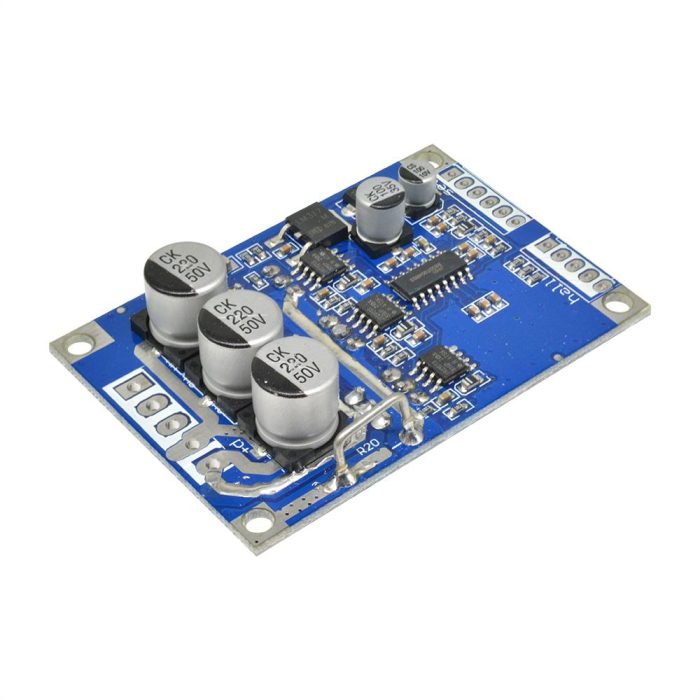

12-36V DC 15A 500W Fırçasız Motor Sürücü Modülü (Hall Sensörlü)

Ürün İsmi: 12-36V DC 15A 500W Fırçasız Motor Sürücü Modülü (Hall Sensörlü)

Ürün Açıklaması:

500W fırçasız motor sürücüsü, 12V ile 36V arasındaki Hall sensörlü 3 fazlı fırçasız motorları kontrol edebilir. Motor üzerindeki 5V çıkışı sayesinde harici bir 5V beslemeye gerek duyulmaz.

500W Fırçasız Motor Sürücüsü, Hall sensörüne sahip 3 fazlı BLDC motorları sürmek için özel olarak tasarlanmıştır. Sensörsüz motorları desteklemez.

Arduino gibi mikrodenetleyici kartları ile birlikte kullanılabilir. Ayrıca, motor sürücüsü hız kontrolü potansiyometrelerle de gerçekleştirilebilir.

500W Fırçasız Motor Sürücüsü’nün boyutu 42.5 x 63 mm’dir ve her köşesinde 3 mm çapında bağlantı delikleri bulunmaktadır.

Hız kontrolü, 0.1V – 5V veya PWM sinyalleri ile gerçekleştirilebilir.

500W Fırçasız Motor Sürücüsü Kullanım Notları:

Fırçasız motorların Hall sensör sıralaması motor tipine göre değişebilir. Eğer motor çalışmazsa, kart aşırı ısınıyorsa, akım aşırı yükleniyorsa veya motor anormal bir şekilde başlıyorsa, Hall sensör bağlantılarını kontrol etmek gerekebilir. İlk çalışma anında fark edilmeyen yanlış Hall sensör bağlantıları, Motor Sürücü kartının zarar görmesine neden olabilir.

Motor Sürücüsü 12V ile 36V arasında çalışır. Önerilen çalışma voltajı 24V’dir. Yüksek voltajlı uygulamalarda bağlanan akü veya güç kaynağı anlık pik değerleri verebilir. 36V üstü pik değerleri motor sürücüsüne zarar verebilir.

Motor Sürücüsü üzerinde 5V çıkışı bulunmaktadır, bu nedenle harici bir 5V bağlantısı kullanılmamalıdır.

Sadece Hall sensörlü BLDC motorlar için kullanılmalıdır; sensörsüz fırçasız motorlar ile uyumlu değildir.

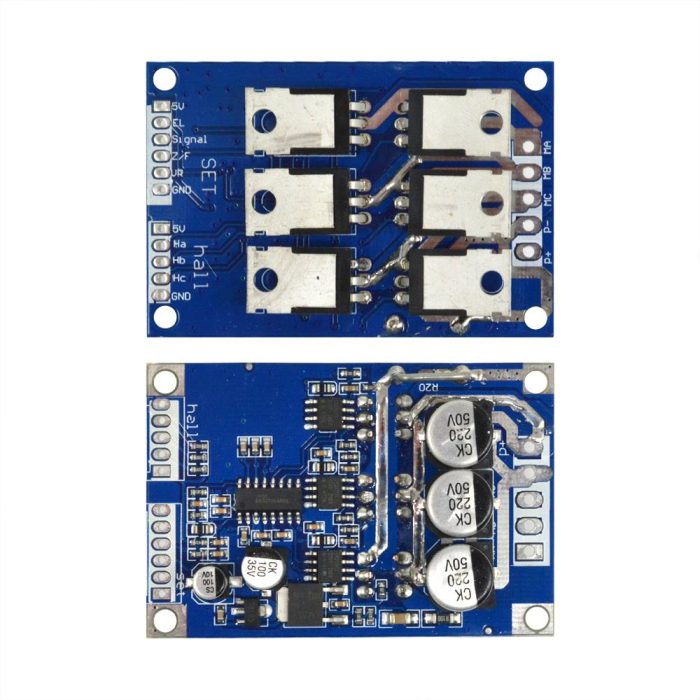

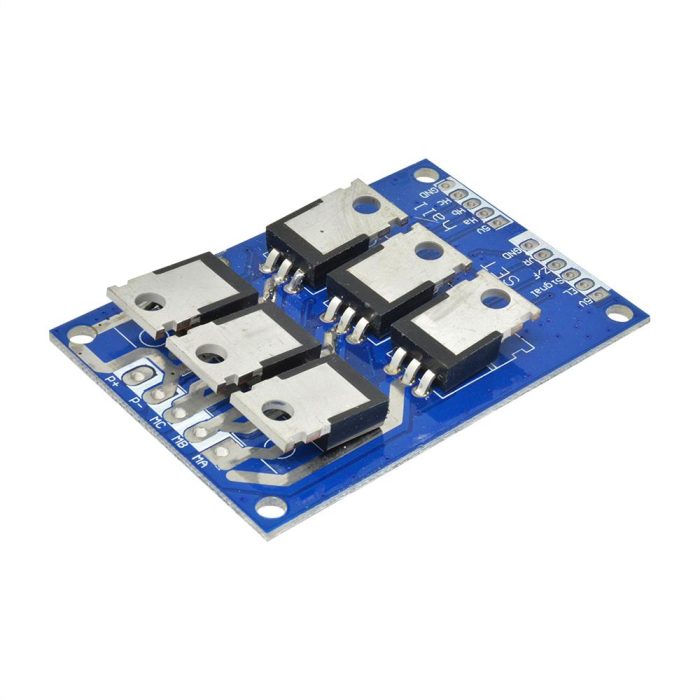

500W Motor Kontrolcüsü uygun bir heat sink ile kullanılmalıdır. Isınma ve uzun süreli kullanım çevresel faktörlere bağlı olarak değerlendirilmelidir. Bu nedenle, motor kontrolcüsü kullanılırken uygun bir heat sink ile birlikte kullanılmalıdır. 200cm2 ve üzeri heat sink’ler önerilir. Heat sink bağlandığında, motor sürücü kartının arkasındaki 6’lı entegre grubunun izolasyonuna dikkat edilmelidir. Yetersiz izolasyonlar ve heat sink kullanımı, kartın zarar görmesine neden olabilir.

500W Fırçasız Motor Sürücüsü Kullanımı

Potansiyometre ile Hız Kontrolü:

Klasik 10K ohm potansiyometre bağlanacaksa, potansiyometrenin orta pini VR pinine, diğer pinler sırasıyla 5V ve GND’ye bağlanmalıdır.

Teknik Özellikler:

• 12V ile 36V arasında çalışma (Önerilen 24V)
• 15A ve daha düşük çalışma akımı
• 0.1V-5V hız kontrolü
• -40°C ile 85°C arası çalışma
• Stall Koruması
• Enable Kontrolü
• Steering / Yön Kontrolü
• Hız kontrol sinyalleri
• Her köşesinde 3mm çapında bağlantı delikleri
• 63x42x17 mm boyutlarında
• 30 gram ağırlığında

Paket İçeriği:

• 1 Adet 12-36V DC 15A 500W Fırçasız Motor Sürücü (Hall Sensörlü)
